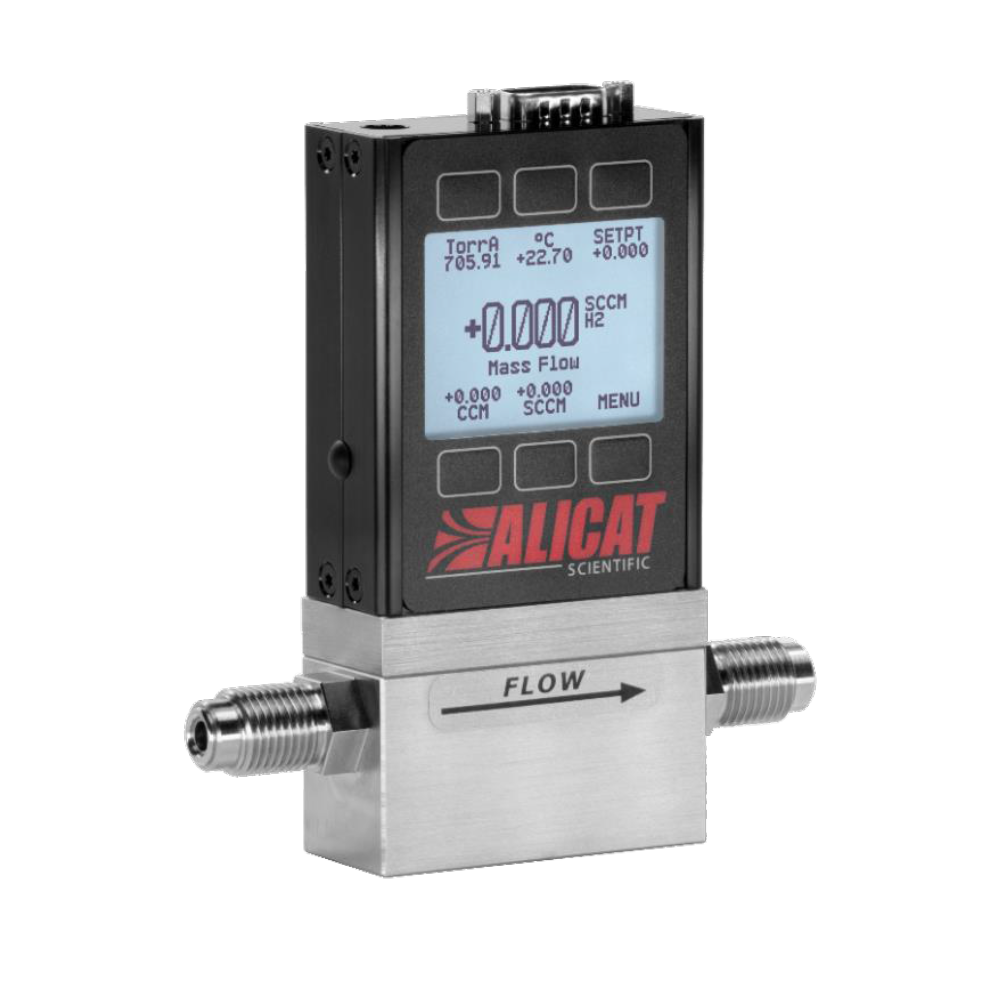

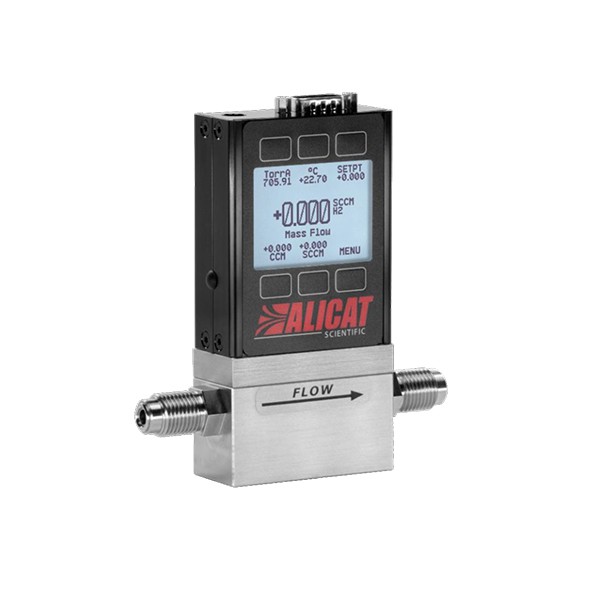

您當前的位置：首頁產品中心ALICAT CVD專用氣體質量流量控制器 51系列
量程0-0.5 SCCM到0-20 SLPM，量程可控比0.01%-100%，低價位，響應時間優于30 ms，精度優于1%
Alicat51系列質量流量控制器是基于層流壓差原理的，利用獨特的層流元件使流體處于層流狀態，使用差壓傳感器測量流體上下游兩個位置的壓差，流量越大則壓差越大，根據泊肅葉方程計算出工況體積流量，再使用壓力和溫度傳感器讀數對體積流量進行溫壓補償?shù)玫綐?biāo)況質量流量。Alicat質量流量控制器將流量計和電磁比例閥集成為一體，具有閉環控制回路，根據傳感器流量讀數自動實時調節閥門開度，以快速穩定的將流量調節到設定值。針對CVD行業特殊設計的結構，VCR 接頭與底座一體式加工，結構更加緊湊，泄漏率可達10-9 atm·cc/sec He，更好的滿足客戶需求。
● 人造鉆石MPCVD設備
● 半導體各種CVD鍍膜設備
● 低價位產品
● 多參數顯示和輸出：溫度、壓力、體積流量和質量流量等
● 多參數控制：體積流量，質量流量，壓力
● 三種控制方式：模擬、數字和本地顯示屏
● 量程可控比寬：0.01%-100%
● 內置98種氣體
● 用戶可現場編輯混合氣體（最多5種成分），并最多存儲20種混合氣
● 響應時間快，優于30ms（可調）
精度升級 new! 詳情請咨詢
量程為 0.5 SCCM - 20 SLPM，
其中 10 0SCCM - 20 SLPM 量程段，下述指標升級：
質量流量普通精度 ± 0.6% 讀數或 ± 0.1% 滿量程（取最大值）
質量流量高精度 ± 0.5% 讀數或 ± 0.1% 滿量程（取最大值）
重復性 ±（0.1% 讀數 + 0.02% 滿量程）
質量流量零點漂移 ± 0.01% 滿量程 / ℃溫差
± 0.01% 滿量程 / Atm 壓力差
質量流量量程漂移 ± 0.01% 讀 數 / ℃溫差
± 0.1 % 讀 數 / Atm 壓力差
介質要求 非腐蝕性、潔凈、干燥的氣體
介質種類 內置了 98 種氣體，用戶可現場編輯混合氣體（最多5種成分），并最多存儲20種混合氣；
量 程 從0-0.5 SCCM 到 0-20 SLPM（詳情請咨詢）
測量和控制范圍 0.01~100% 滿量程
精 度 ± (0.8%讀數+0.2%滿量程)（10sccm-20SLPM參數見精度升級部分）
重復性 ±（0.2% 讀數 + 0.02% 滿量程）
零點&滿量程溫度漂移： 0.02% 滿量程 / ?C （從25 ?C開始）
零點&滿量程壓力漂移：±(0.08% 讀數 + 0.02% 滿量程)（從校準壓力開始）
預熱時間 <1s
響應時間 30ms（T63,可調）
默認標況（STP） 25 ℃ & 1Atm（其它標況可調）
工作溫度 -10 ～ +60 ?C
工作濕度 0-95%，無冷凝
上限工作壓力 1MPaG
極限耐壓 1.2MPaG
下限操作壓力 建議在80 KPaA 以上使用（其他請咨詢）
模擬輸入/輸出信號 0-5Vdc或1-5Vdc或0-10Vdc或4-20mA
數字輸入/輸出信號 RS232、RS485、Modbus RTU（RS232/RS485）
供電電壓 12-24Vdc (如選4-20 mA輸出，須為15-24 Vdc)
供電電流 250 mA，1 A（詳情咨詢） 額外加 40 mA（ 如選4 - 20 mA）
電氣接口 DB9M
材 質 302, 303, 304, 316L, 430FR 不銹鋼， FKM氟橡膠， 陶瓷， 銅，玻璃，金， 環氧樹脂，硅橡膠， 聚酰胺，硅
安裝方式 對位置無要求
防護等級 IP40

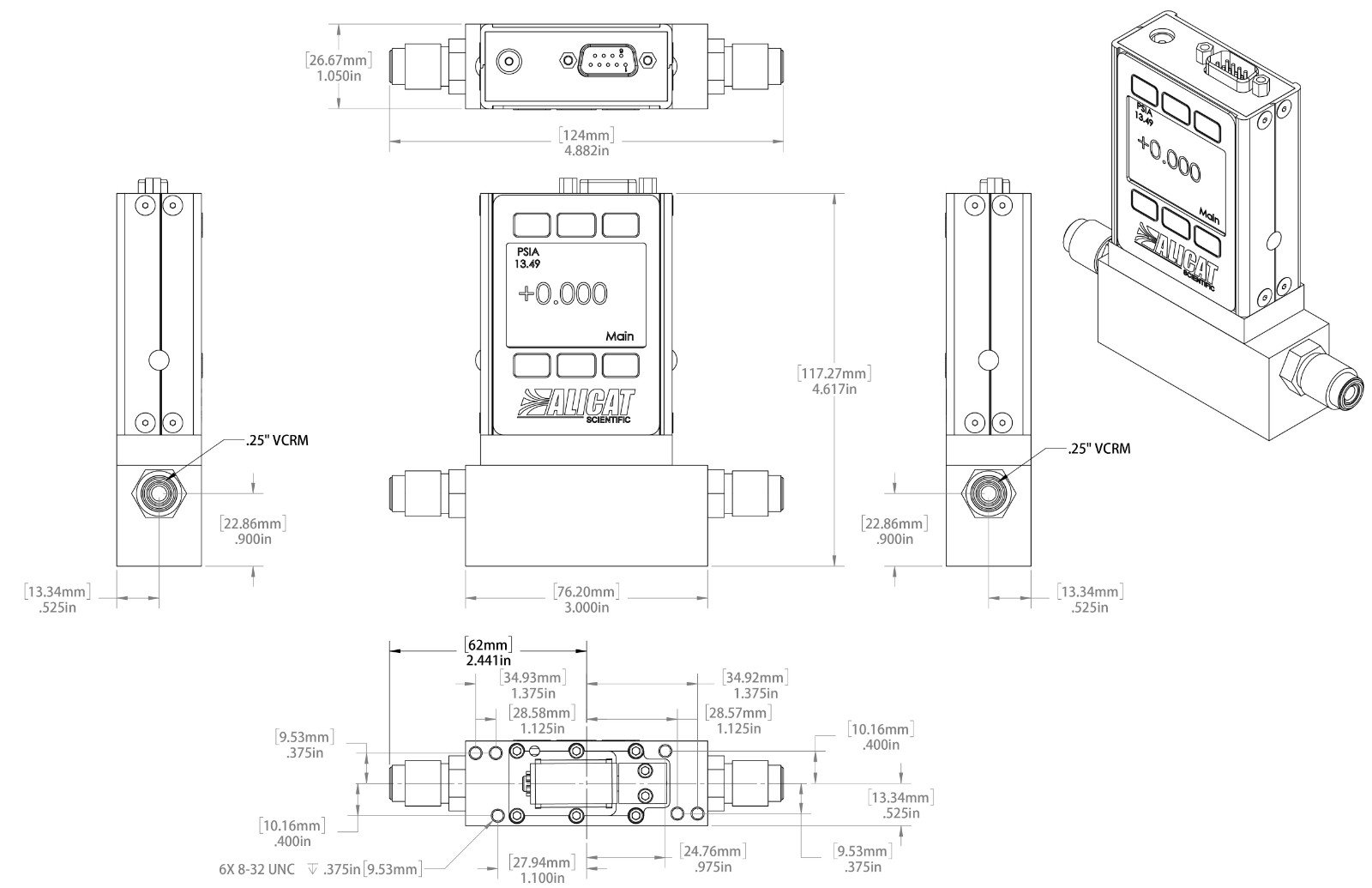

滿量程 | 壓損1（psid） | 外觀尺寸 | 連接接口 |
0.5sccm | 1 | 117.27H×124W ×26.67D | 1/4''VCRM |
1-5sccm | 2 | ||
10sccm | 2.8 | ||
20 sccm——500 sccm | 1.0 | ||
1 slpm | 1.5 | ||
2 slpm | 3.0 | ||
5 slpm | 2.0 | ||
10 slpm | 5.5 | ||
20 slpm | 20.0 | ||
1、在出口端通大氣的情況下。 | |||

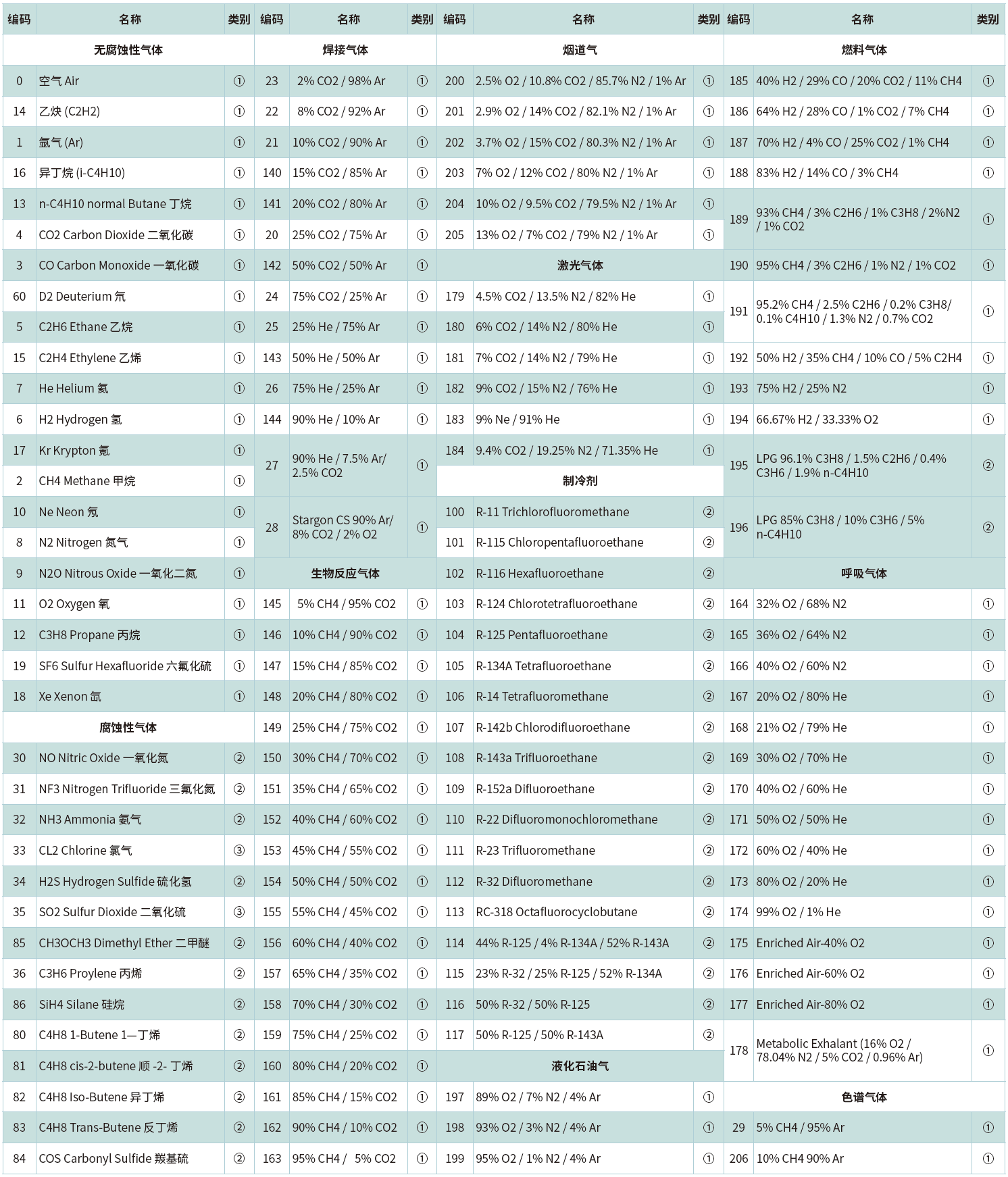

* 混合氣體編碼為“800”，選項中須有具體混合氣體比例說明。
* 對于液體流量計和控制器，液體指純水，液體編碼為“900”。
* ALICAT非抗腐蝕流量計/控制器產品，可支持①類氣體。
* ALICAT抗腐蝕流量控制器產品，可支持①、②類氣體。
* ALICAT抗腐蝕流量計產品，可支持①、②、③類氣體。
* 未在表中列出的氣體，也可能被測控，具體請咨詢我們。
