產品特色

防爆認證產品，有國內正規防爆認證，質量可靠

固態結構，無可動部件，高可靠性，使用壽命長

穩定性好，滿度、零位長期穩定性可達1%FS/年

從風壓到蒸汽都可以進行高精度的測量，不受被測介質質量大小的影響

具有反向保護、限流保護電路，在安裝時正負極接反不會損壞變送器，異常時變送器會自動限流在35mA以?xún)?nèi)

安裝方便、結構簡單、經濟耐用

可選RS485(Modbus-RTU)輸出

主機性能指標

測量范圍   0-10m/s，0-20m/s,  0-30m/s,  0-40m/s,  0-70m/s,  0-100m/s

精度   ±3%FS

最大過載   標準量程的5倍

輸出形式   風速（風量）

工作溫度   分體型可到-40～400℃

補償溫度   0～70℃

環境相對濕度    0～95%RH

顯示分辨率   0.01

輸出信號   4-20mA/繼電器上下限/RS485/Modbus-RTU

承受壓力   不超過20Kpa，如超過，需定制

電源電壓   24VDC

負載電阻   ≤500Ω

長期穩定性   ±1.0%FS/年

防護等級    IP65

電氣連接   內置接線端子排

顯示方式   4位LCD數字顯示

零點和滿量程設置   按鍵清零和設置

外殼材料   鑄鋁外殼，PC面板

防爆等級   氣體EXdIICT6Gb 粉塵ExtcIIICT85℃（歐洲標準）Ex tD A21 IP65 T80℃（國標GB12476）

風速管性能指標

風速管測量介質：與 304 或 316L 不銹鋼相兼容的氣體或液體

風速管主要用途：測量管道內的全壓、靜壓、動壓(即壓差)、還可計算流速及流量

風速管儀表連接：與傳感器主機相連，轉換成風速

風速管使用溫度：≤600℃

執行標準：國標JJG518-98

風速管使用濕度：≤45%RH

測量流速范圍：空氣流速≤60m/s；水流速≤25m/s

風速管標準系數：L型風速管在 0.99～1.01 之間；S 型風速管在 0.81～0.86 之間

風速管結構：S 型風速管用二支同徑管焊接而成,面對氣流為全壓端,背對氣流為靜壓端,并在接頭處標有系數號及靜壓接頭標記號, 使用時不能接錯。側面指向桿與測頭方向一致,使用時可確定方向,保證測頭對準來流方向。

選項配件

安裝手冊

機構認證

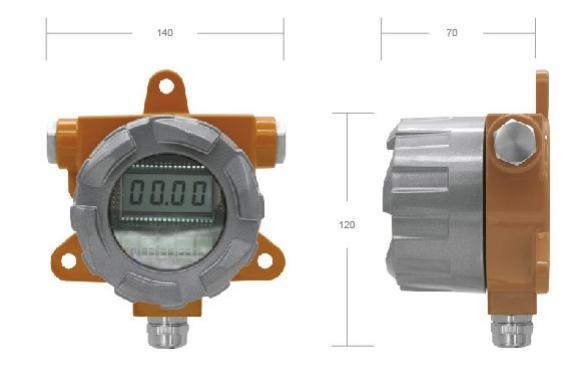

主機尺寸詳圖

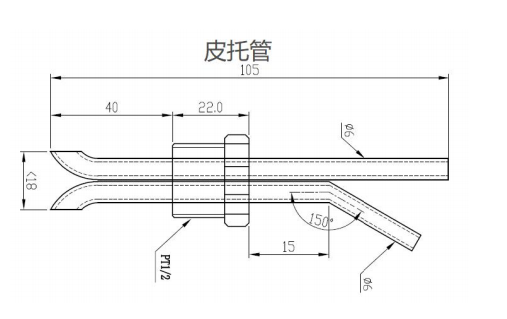

風速管（皮托管）尺寸詳圖

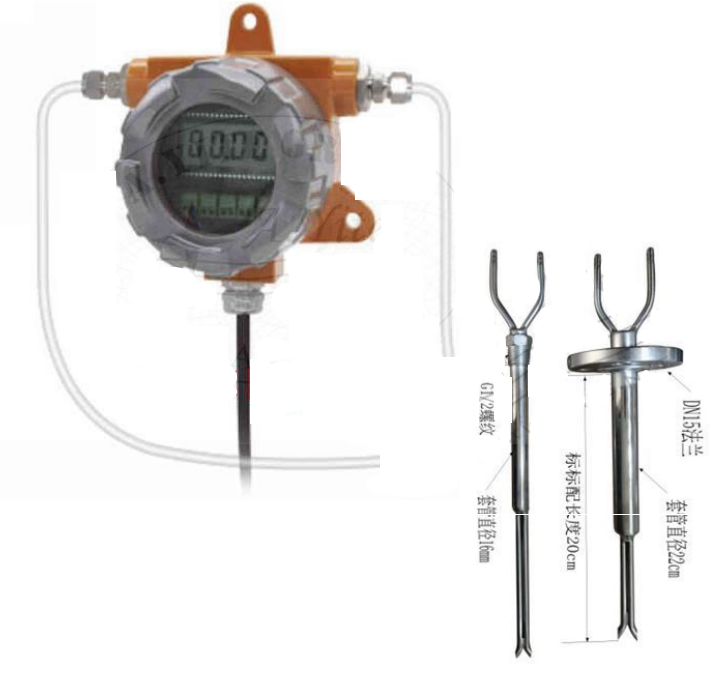

產品大圖

型號列表

視頻演示

Apps

相似推薦

 訂貨選型

選型示例    V621-4-1

含義：V621-量程代碼-繼電器或輸出信號代碼

繼電器或輸出信號

1：繼電器上下限

2：4-20mA

3：4-2線制低功耗4-20mA輸出（適用于無法供電情況）

4：RS485/Modbus RTU

5：定制其他信號輸出方式

量程代碼表

 注：計算風量（空氣流量），需提供管徑大小。
