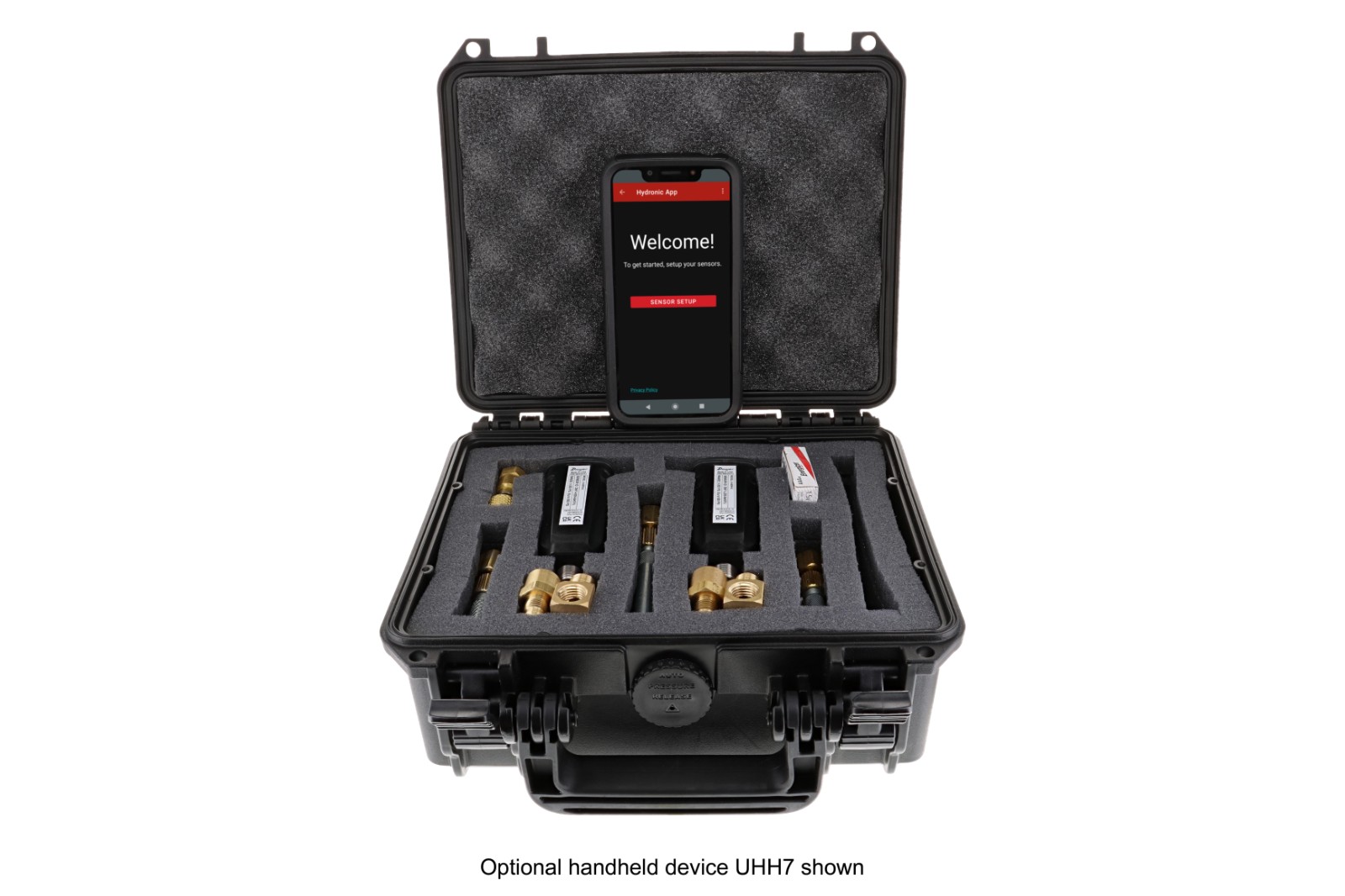

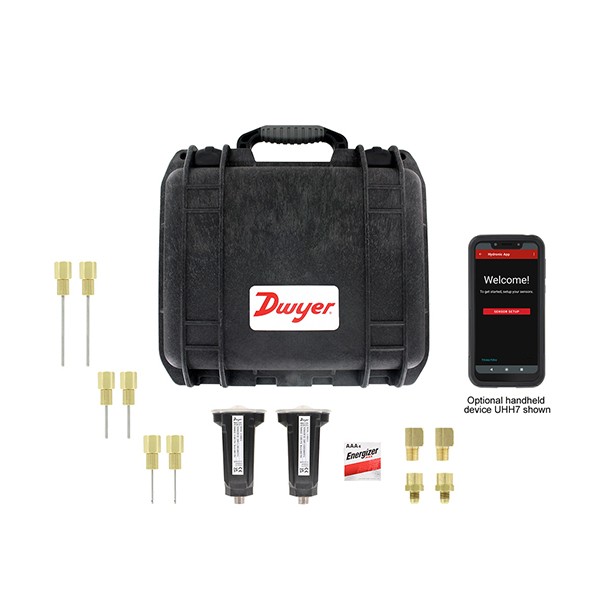

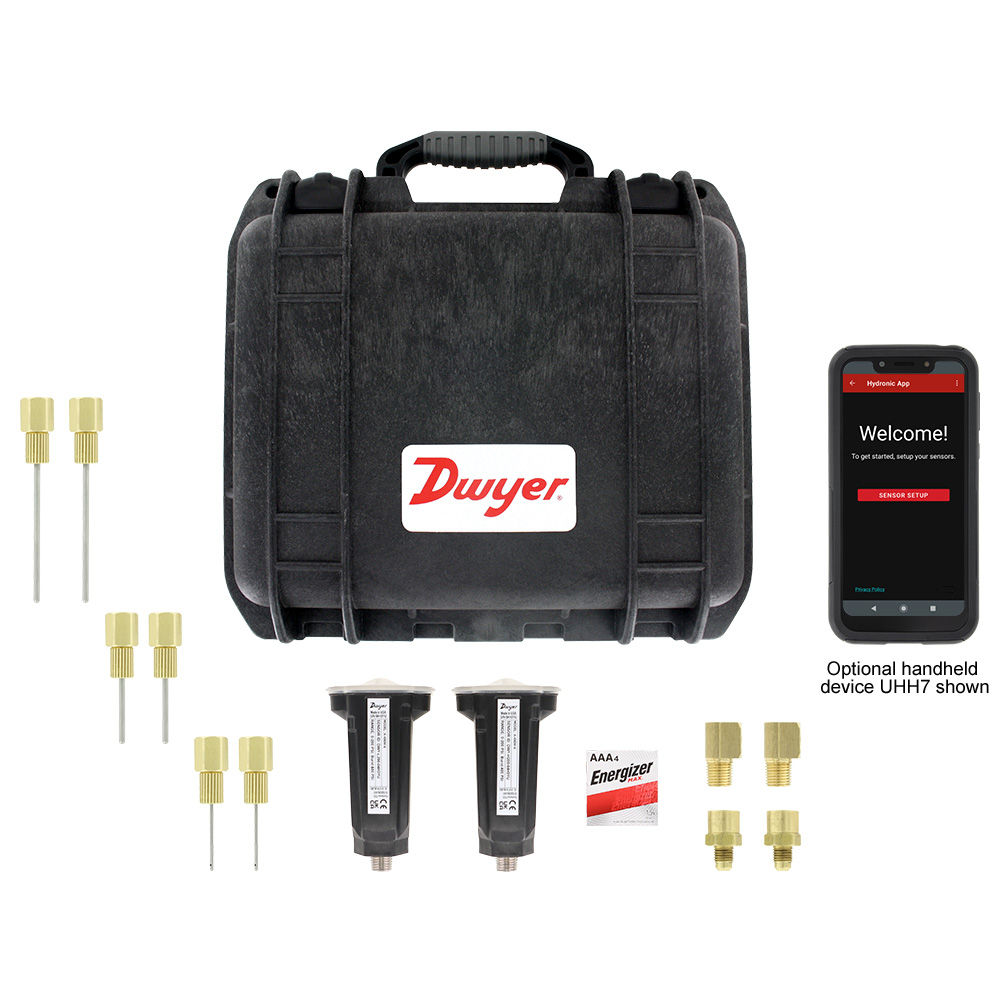

490W系列無線液壓差壓測量套件

液體和氣體壓力測量，±2%的讀數精度

490W系列液用差壓測量套件是目前市場上最方便采用手機操作的精準的差壓測量裝置。采用無線傳感器配合移動設備來監測，單人就能進行全面監測記錄來平衡液壓系統，和傳統的液壓平衡儀器相比較，可以節省大量時間。490W系列無線傳感器可配合Dwyer的UHH6手持式裝置，或配合自己的手機進行差壓或流量的監測和記錄。采用移動通訊技術通過藍牙與傳感器進行通信，來監測壓差和流量。無需采用測量管來連接儀表，也不需安裝泄放閥。和490W配合使用的是Dwyer的液壓應用軟件APP，這個軟件包含了很多閥門制造公司閥門制造的特性參數，可將差壓轉換成流量直接在屏幕上顯示。

應用及案例

? 制冷劑壓力測試

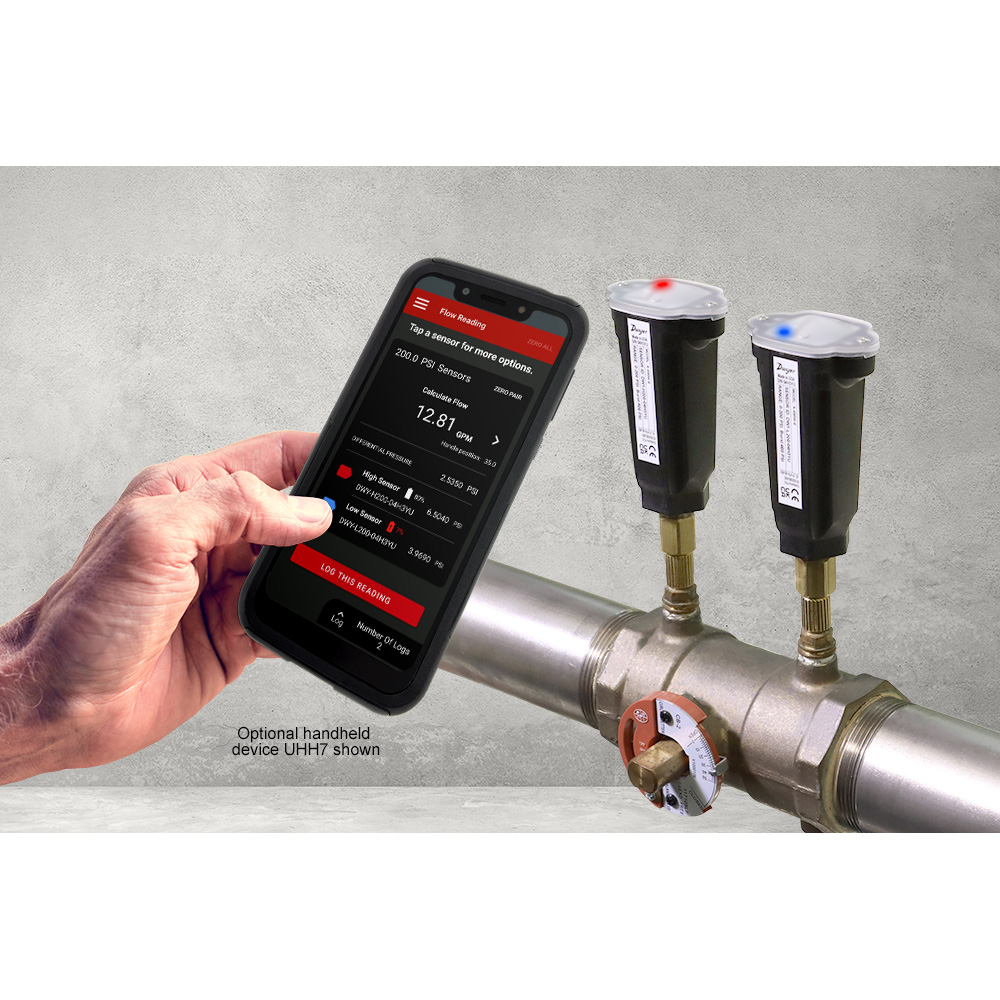

? 液壓系統閥門平衡

? 測量水泵的壓力降

? 測量制冷機和盤管的壓力降，用于防凍保護

產品特色技術指標選項配件安裝手冊機構認證產品大圖宣傳彩頁

產品特色

? 堅固的全天候手持式防護外殼可承受1米的跌落試驗。

? 對壓差、單壓和流量進行無線測量。

? 通過藍牙直連通訊技術，范圍可達65英尺(19.8米)。

? 人體工程學設計更輕，更容易使用，更加機動靈活，安裝配置快速簡便。

技術指標

介質 兼容氣體和液體

無線傳輸距離長達65英尺（19.8 m）

介質 兼容的氣體和液體

接液材料變送器316L不銹鋼

精度讀數的2%，±0.5 psi

補償溫度范圍 32 ~ 140°F（0 ~ 60 ℃）

壓力遲滯 ±0.25%FS

壓力量程 0 - 200 psi（0 - 1379 Pa）

耐壓 400 psi

工程單位 psi，英尺水柱，英寸水柱，Pa，KPa，厘米水柱，毫米水柱

過程溫度限制 -40~185°F（-20 ~ 85 ℃）

分辨率 0.0001 psi

過程連接兩個1/4"NPT外螺紋

電源要求每個傳感器2節AAA電池，用戶可更換

重量 5 lb（2268 g），傳感器：0.25 lb（113 g）

支持的設備 UHH6及更新版本，以及采用藍牙? v5.0和藍牙?低功耗（LE）

無線技術的智能設備

支持的操作系統 Android?固件版本8.0及以上

機構認證 CE、FCC

選項配件

選項
訂購時添加后綴：	描述
490W-6-HKIT	全套套件配有2個200 psi傳感器
490W-6-HKIT-NIST	全套套件配有2個200 psi傳感器，具有NIST可溯源認證
490W-6-INT-NIST	國際版本，全套套件配備2個200 psi傳感器，具有NIST可溯源校準證書

配件
型號	描述
A-HKIT-500	壓力測試插頭適配器，用于490A-HKIT, 1/8 "直徑x 1-1/2 "長度(每個套件2個)
A-HKIT-510	壓力測試插頭適配器，用于490A-HKIT, 1/16 "直徑x 1-1/2 "長度(每個套件2個)
A-HKIT-500XL	壓力測試插頭適配器，用于490A-HKIT, 1/8 "直徑x 3 "長度(每個套件2個)

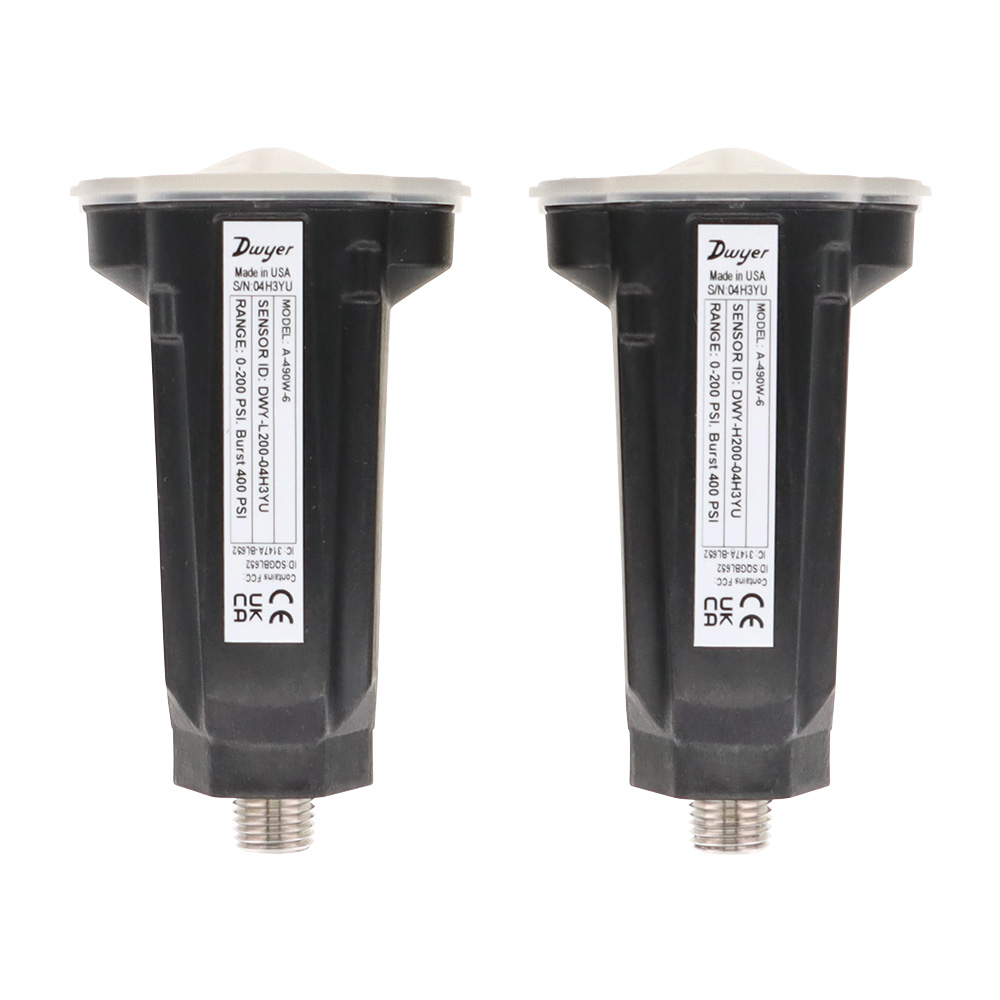

A-490W-6	更換傳感器，配有2個，0-200psi
A-490W-6-NIST	更換傳感器，配有2個，0-200 psi與NIST校準
A-490W-CAPS	(2)更換傳感器帽
UHH7	通用手持測試設備與軟件
