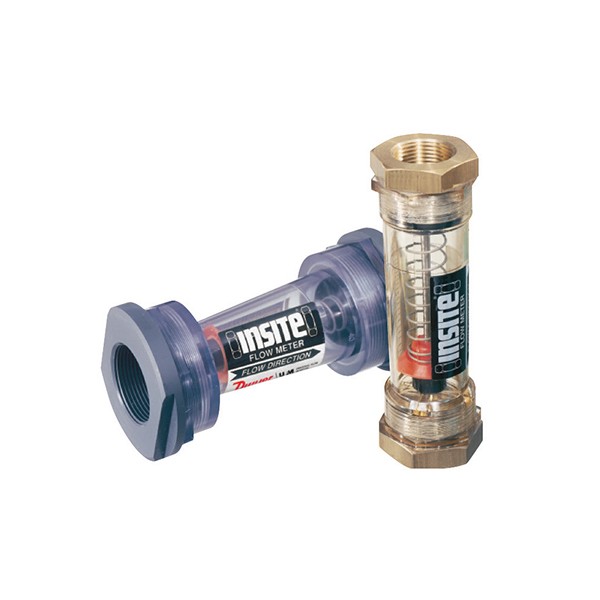

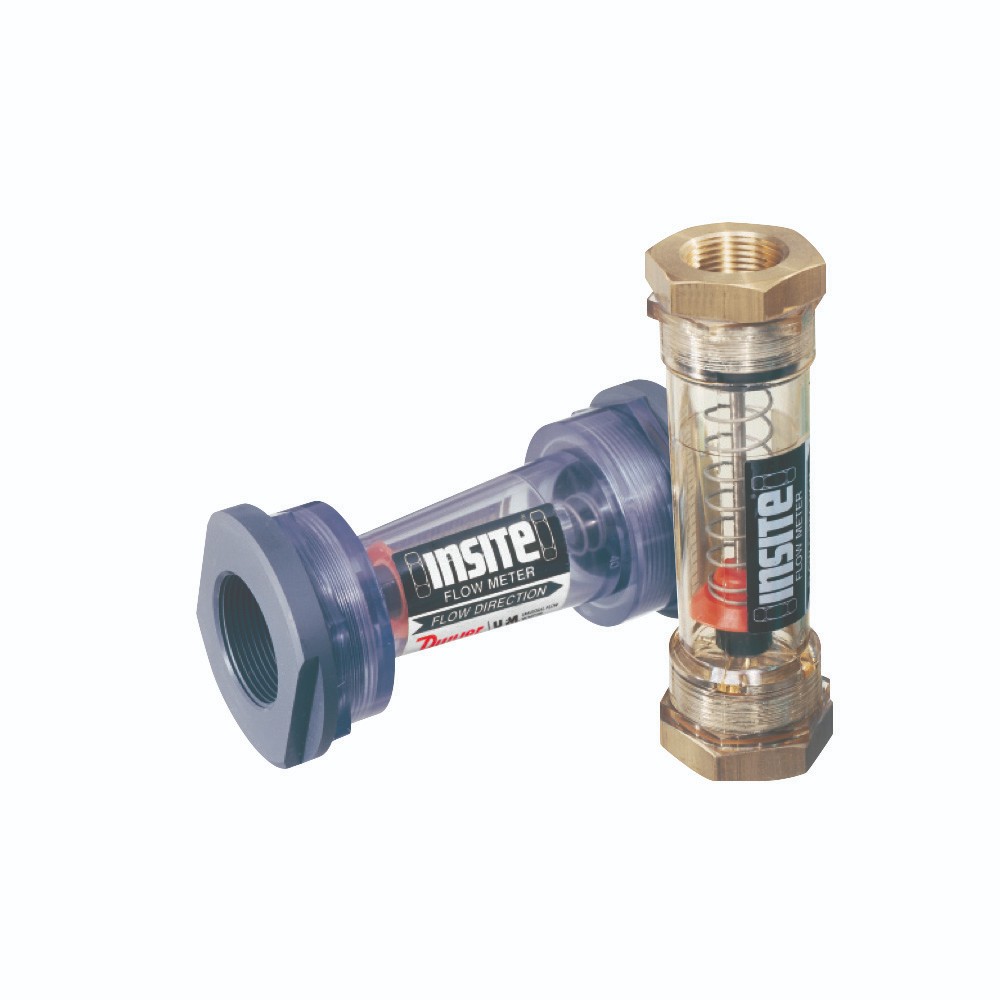

DWYER Insite?氣/液管線流量計 IS/PX/TX系列

任意方向安裝，低壓降

IS/PX/TX系列 Insite?氣/液管線流量計有多種材料可供選擇，包括 PVC、鋁、黃銅或316不銹鋼，可用于許多種不同的應用場合。IS/PX/TX Insite?系列流量計還可選帶用于高低流量報警的開關，開關可現場調整設定點。選的現場可調簧片開關。

應用及案例

? 工藝過程用水

? 壓縮空氣

? 氮氣保護或吹掃

? 飲用水

? 澄清工藝（硫酸鋁、氯化鐵）

? 消毒工藝（氯化水、高錳酸鉀、二氧化氯）

? 脫氯工藝（硫酸氫鈉、二氧化硫）

? 中和工藝（氫氧化鈉）

? 去離子水

? 超純水

產品特色技術指標選項配件安裝手冊尺寸詳圖尺寸大圖型號列表宣傳彩頁

產品特色

? 可現場目視觀察介質

? 直接讀數-英制或公制

? 任意方向安裝

? 螺紋連接

? 在滿量程流量下壓損僅為4psi(0.27bar)

? 可選配開關

技術指標

介質 兼容的氣體或液體

材質 流量管：PVC或聚砜；配件：鋁、黃銅、316不銹鋼、PVC或PVDF；密封：Viton?或Kalrez?

溫度限制見型號表

壓力限制見型號表

開關類型可選，3線簧片開關

電氣額定值 0.3A@120 VAC/100 VDC

精度滿量程的±5%；3GPM量程的為滿量程的±7%

過程連接可選擇1/2 "、3/4"、1"或1-1/2"

重量 0.36-1.09 kg（0.8-2.6 lb）

機構認證 CSA（僅限選配開關）

選項配件

溫度和壓力
液體溫度		最大壓力
液體溫度		液體		空氣
°F	℃	psig	bar	psig	bar
PVC
70	21	200	13.79	60	4.1
100	38	100	6.9	50	3.41
125	52	75	5.17	35	2.41
聚砜帶不銹鋼配件配件
210	99	200	13.8	60	4.1
聚砜帶PVDF配件
120	49	150	10.35	-	-
