您當前的位置：首頁產品中心Dwyer ATEX/IECEx認證緊湊型微差壓開關 AT-1900系列

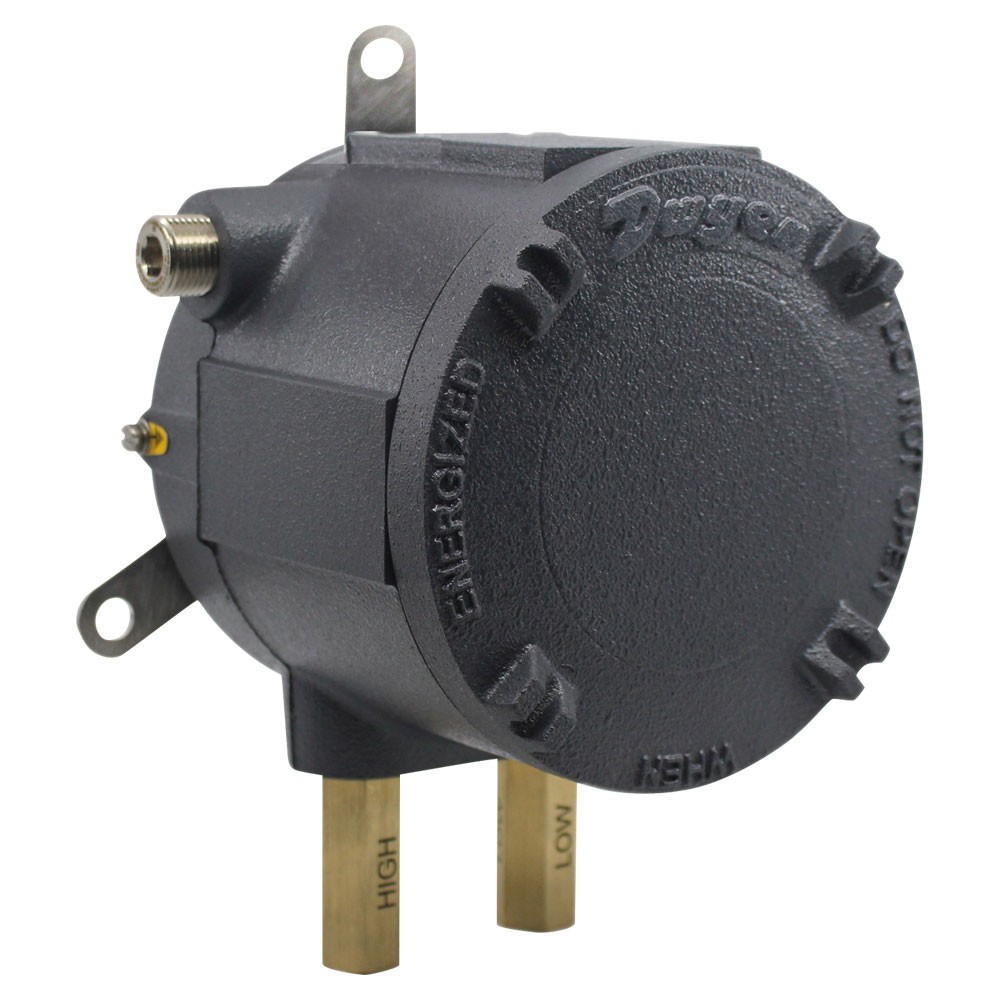

帶ATEX/IECEx防爆外殼的1900系列
ATEX/IECEx認證的AT-1900系列緊密型低壓差開關是我們最受歡迎的開關，現在可用于防爆殼中。這種壓力開關結合了先進的設計和精密的構造，使這些開關能夠執行許多更大、更昂貴的單位的任務。對于空氣和不可燃兼容氣體， AT-1900系列開關的設定值從0.07到20 w.c（1.8-508 mm）。設置點調整很容易，范圍螺絲位于開關外殼內。AT-1900系列開關采用鋁外殼，非常適合低壓、危險區域的應用。
安裝注意事項：
? 電纜必須安裝通過1/2“NPT電纜壓蓋或ATEX/IECEx導管（不與儀器供應）；
? 確保布線后關閉緊蓋和電纜壓蓋，以保持IP66等級；
? 只有在儀器斷電后才能打開閥蓋。
注意：為了在危險區域正確使用儀器，請檢查當?shù)氐陌踩?guī)則和設備和手冊上的警告
請參閱非ATEX /IECEx認證的1900系列。
應用及案例
? 危險區域低壓應用
? 空調制冷盤管結冰檢測;除霜周期開始
? 堵塞的過濾器檢測
? 可變風量控制器
產品特色
? 隔爆外殼保護危險區域的設備
? 緊湊的尺寸和可重復性為許多工業和OEM應用提供了高價值的開關
? 型號范圍廣泛，從0.07 w.c.到20 w.c.，可以滿足低壓開關苛刻的OEM規格
? 量程旋鈕被保護在開關外殼內部，防止外界干預
介 質 空氣和不可燃、兼容的氣體
接液材質 請咨詢工廠
溫度范圍 -34-82.2°C（-30-180°F）（注意：產品溫度范圍不同于外殼）
壓力范圍 請參閱目錄頁上的壓力極限圖表
開關類型 SPDT
重 復 性 ±3% FS
額定電流 15A @ 120-480 VAC, 60Hz。電阻1/8 HP@ 125 VAC, 1/4 HP @ 250 VAC, 60 Hz。在高周轉率下，可降至10A
安裝方向 隔膜在垂直位置
設置點調節 在外殼內的壓力開關上螺絲型，通過外殼上的孔可進入。設定值調節必須在儀器斷電的情況下進行。按照說明和安全警告打開蓋子
防護等級 IP66
外殼材質 鋁
表 面 環氧涂層質地RAL7015
過程連接 1/8" NPT內螺紋黃銅（可選不銹鋼）
電氣連接 兩個1/2" NPT內螺紋。電纜壓蓋不包括在內
重 量 4.8 kg（10.5 lb）
ATEX認證 EPT 19 ATEX 3192 X
機構認證 ATEX 兼容：CE 0477 EX II 2G Ex db IIC T5, T6 Gb -60°C ≤Ta ≤+50°C (T6) -60°C ≤Ta ≤+60°C (T5) II 2D Ex tb IIIC T75 °C Db IECEx 兼容： Ex db IIC T5, T6 Gb -60°C ≤Ta ≤+50°C (T6) -60°C ≤Ta ≤+60°C (T5) Ex tb IIIC T75°C Db
選型表 | |||||||||
示例 | AT | -101NA | -1910 | -00 | -B | 1 | VS0 | 12 | AT-101NA-1910-00-B1VS012 |
外殼 | AT | ATEX/IECEx approved enclosure | |||||||
外殼材質 | 101NA | 鋁質外殼 | |||||||
系列 | 1910 | 1910 系列差壓開關 | |||||||
量程 | 00 0 1 5 10 20 | 0.07-0.15 in w.c.（17.5-37 Pa） 0.15-0.55 in w.c.（37.5-137 Pa） 0.40-1.6 in w.c.（100-398 Pa） 1.4-5.5 in w.c.（348.5-1368 Pa） 3.0-11.75 in w.c.（747-2924 Pa） 4.0-20.0 in w.c.（996-4977 Pa） | |||||||
蓋子 | B | 不透明蓋 | |||||||
端口/閥材質 | 1 2 | 黃銅 不銹鋼 | |||||||
端口/閥配置 | VS0 VL0 | STD 端口/無閥 LD 端口/無閥 | |||||||
出線孔 | 12 | 1/2? NPT ANSI/ASME B1.20.1 | |||||||
