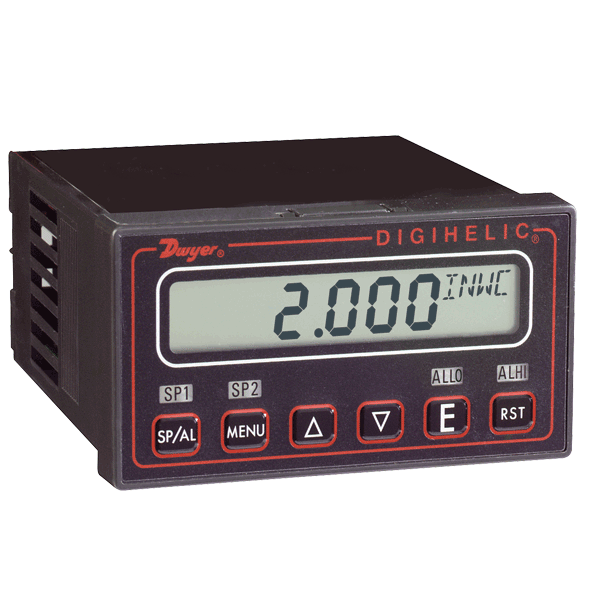

Dwyer 差壓控制器 DH系列

微差壓表，開關，變送器三合一，可直接開方輸出風速信號

DH系列Digihelic?差壓控制器是將數顯差壓表，差壓開關和差壓變送器組合在一起的三合一產品，將多個功能合為一體，可減少庫存，節約安裝的時間和成本。Digihelic?差壓控制器最適用于監控風壓，風速和風量的應用場合，精度為0.5%，量程范圍從0.25到100英寸水柱。

Digihelic?差壓控制器可現場選擇各種壓力，風速和風量等工程單位。兩個單刀雙擲的開關，可調回差，可對應4-20mA進行量程遷移，在風速或風量測量時采用線性的開方輸出。DH系列在電源的使用上極具靈活性,供電電源可使用120/220VAC,也可使用控制室常用的24VDC電源。

使用菜單按鍵可編程配置各種功能：安全級別選擇；風壓風速風量選擇；工程單位選擇；皮托管K系數選擇；矩形或圓形管選擇；設定點和報警選??；高，低或高/低報警設定；自動或手動復位；報警延時；查看峰谷值；數字阻尼調整；量程遷移；Modbus?通訊和現場校準等。

它將所有功能匯聚到一個產品，能用于所有差壓監控應用場合，這就是為什么DH系列是你的唯一選擇的原因。

應用及案例

? 集塵袋過濾器

? 工業爐的氣流

? 過濾器狀態

? 潔凈室壓力

? 通風氣流

? 制藥或者生物醫學的手套操作箱壓力

? 風門和風扇控制

? 輸送管的流量測量

? 輸送管或建筑物的靜壓

產品特色技術指標選項配件安裝手冊機構認證尺寸詳圖產品大圖型號列表訂貨選型宣傳彩頁

產品特色

? 三合一儀器可減少一種產品的多種儀器數量，節省庫存，安裝時間和成本

? 流速模式的速度，平方根輸出與實際流速曲線重合，從而獲得更高的精度

? 120/220 VAC或24 VDC的電源使用情況提供了將設備集成到控制面板中的靈活性

? 安全菜單程序僅在正確的技能水平下才提供對設備操作的訪問

? Modbus?通信支持過程和HVAC系統集成和控制

技術指標

介質 空氣和非可燃、非傳導性兼容氣體

接液材質 請咨詢工廠

封裝材質 ABS塑料, UL 認證 94-V-0.

精度 ±0.5% 在 77°F (25°C) 包括線性和滯后.

穩 定性 < ±1%/年.

壓力限制范圍 ≤2.5" W.C. = 2 Psi; 5": 5 Psi;

10": 5 Psi; 25": 5 Psi;

50": 5 Psi; 100": 9 Psi.

溫度限制 32 ~ 140°F. (0 ~ 25°C).

溫度補償 32 ~ 140°F. (0 ~ 25°C).

熱效應 0.020%/°F (0.036/°C) From 77°F (25°C).

電源高電壓源 = 100 - 240 VAC, 50 - 400 Hz Or 132 - 24 VDC. 低壓電源 = 24 VDC ±20%.

功耗低壓電源 = 24 VDC - 130 MA Max. 高壓電源 = 100 - 240 VAC, 132 - 240 VDC - 7VA Max.

輸出信號 4-20 MA DC Into 900 Ohms Max.

零點和滿量程調整按手冊方便調整.

反應時間 250 Ms.

顯示 4 位 LCD 0.4" 高.

LED 指示設定和報警.

電氣連接螺絲端子.

過程連接 3/16" OD X 1/8" ID 壓縮管頭.

封裝 NEMA 4X (IP66).

安裝方向水平.

大小 1/8 DIN.

面板開孔 1.772 X 3.620" (45 X 92 Mm).

重量 14.4 Oz (408 G).

通訊 Modbus RTU, RS485, 9600 Baud.

認證 CE, UL.

選項配件

選項
要訂購添加后綴：	描述
-B -NIST	倒鉤適用于3/16?"油管 NIST可溯源校準證書
例： DH-004-NIST
-FC	工廠校準證書
例： DH-004-FC

配件
型號	描述
MN-1	Mini-Node? USB/RS-485 轉換器是使 Digihelic's? RS-485 串行通信并能和幾乎所有的 PC 機相連接的解決方案
A-266	Digihelic?控制器表面安裝支架
A-203	透明PVC管，內徑1/8" ,外徑1/4"
Digihelic Links?	通訊軟件

產品大圖

型號列表

型號表	可用的壓力工程單位
型號	in w.c.	ft w.c.	mm w.c.	cm w.c.	psi	in Hg	mm Hg	mbar	Pa	kPa	hPa	oz/in2
DH-002	0.25	--	6.35	0.635	--	--	0.467	0.623	62.28	--	0.623	0.144
DH-004	1	--	25.4	2.54	--	--	1.868	2.491	249.1	0.249	2.491	0.578
DH-006	5	0.4167	127	12.7	0.1806	0.3678	9.342	12.45	1245	1.245	12.45	2.89
DH-007	10	0.8333	254	25.4	0.3613	0.7356	18.68	24.91	2491	2.491	24.91	5.78
DH-008	25	2.083	635	63.5	0.9032	1.839	46.71	62.27	6227	6.227	62.27	14.45
DH-009*	50	4.167	1270	127	1.806	3.678	93.42	124.5	--	12.45	124.5	28.9
DH-010*	100	8.333	2540	254	3.613	7.356	186.8	249.1	--	24.91	249.1	57.8
*對于速率和體積流量不提供雙向量程部件和型號 DH-009 & DH-010。

型號表	雙向量程范圍
型號	量程范圍
DH-012	0.25 - 0 - 0.25 in w.c.
DH-014	1.0 - 0 - 1.0 in w.c.
DH-015	2.5 - 0 - 2.5 in w.c.
DH-016	5 - 0 - 5 in w.c.
DH-017	10 - 0 - 10 in w.c.
*速度和體積流在雙向量程單元和模型DH-009和DH-010上不可用。

訂貨選型

宣傳彩頁

Dwyer DH系列20V1.pdf

英文版-Dwyer DH系列.pdf
