和Photohelic?尺寸一樣的數顯微差壓控制器，有用于流量測量的開方輸出

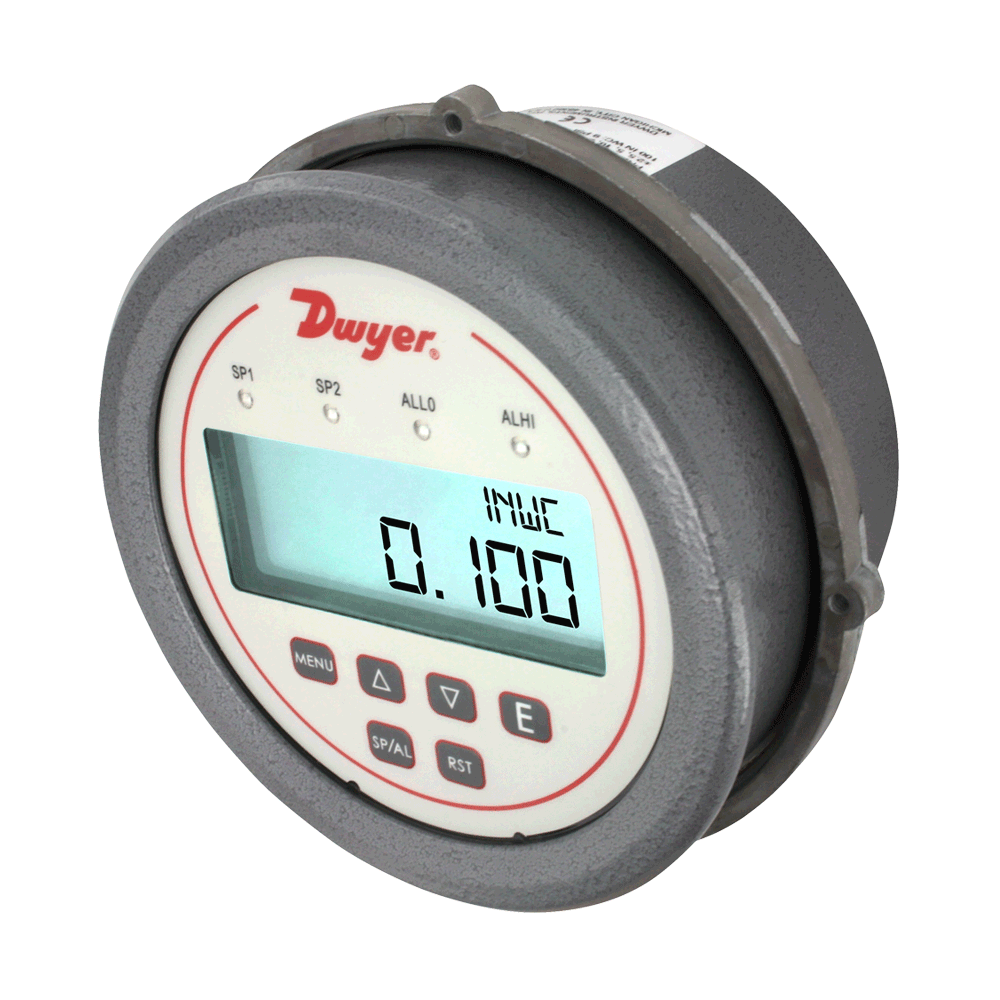

DH3系列Digihelic?微差壓控制器是一款三合一的組合儀表，它將數顯表，控制開關和變送器組合成一體。這樣組合不僅僅節約了倉儲空間，還節省了安裝費用和時間。Digihelic?微差壓控制器最適用于測量差壓，風速或風量的應用場合。量程低至0.25到2.5英寸水柱的范圍時精度為1%，量程大于或等于5英寸水柱時的精度為0.5%，還可以有正負組合量程。
Digihelic?微差壓控制器可選各種通用的壓力，風速，風量工程單位，它帶有2個單刀雙擲的開關，可調回差，并且還輸出可對應量程的4-20mA輸出信號。
采用面板上的按鍵編程配置非常容易：安全設置，工作方式選擇（壓力，風速或風量），工程單位選擇，K系數選擇，圓管方管選擇，報警設定點設置，手動自動復位選擇，報警延遲，峰谷值記錄，數字阻尼，4-20mA對應量程等等。
應用及案例
? 風管風量
? 過濾器狀態
? 風管或建筑物內靜壓
? 風門和風機控制
產品特色
? 三合一組合儀表一個產品可取代多個，從而節省庫存，安裝時間和費用。
? 即使在極低量程內，滿量程精度為1%，對于高于5 in w.c.的量程精度為0.5%。具備更高的測量精度。
? 安全的菜單程序設計成只為有經驗的技術人員使用
? 可選不銹鋼表圈與Magnehelic?差壓表的安裝直徑相同，簡化了現場升級為DH3差壓控制器。
適用介質：空氣和不可燃，兼容氣體
材 質：請咨詢我們
外殼材料：壓鑄鋁表殼和表圈
精 度：0.25 in和±0.25 in w.c. 量程：±1.5%；
0.5 in - 5 in w.c. 和對應的雙向量程（除 ±2.5 in w.c.）：±1%；
所有其它量程：±0.5% @ 77°F （25°C）包括滯后和可重復性（經過1小時的預熱）
穩 定 性：每年< ±1%
壓力限制：量程≤ 2.5 in w.c.: 25 psi；
±2.5", 5 in w.c.: 5 psi；
10 in w.c.: 5 psi；
25 in w.c.: 5 psi；
50 in w.c.: 5 psi；
100 in w.c.: 9 psi
溫度限制：32 - 140°F （0 - 60°C）
補償溫度范圍：32 - 140°F （0 - 60°C）
溫度影響：0.020%/°F （0.036/°C） 從 77°F （25°C）
對于0.25 in 和±0.25 in w.c. 量程：±0.03%/°F （±0.054%/°C）
電源要求：12 - 28 VDC, 12 - 28 VAC 50 - 400 Hz
電源消耗：最大3VA
輸出信號：4 - 20 mA DC，最大900 Ω
零點和量程調整：通過菜單調整。
響應時間：250ms（阻尼設定-1）
顯 示：背光4位LCD，0.4"高度LED指示燈，用于設定點和報警狀態指示
電氣連接：1/8" 內螺紋NPT。側面或背面連接
安裝方向：垂直地面安裝
尺 寸：5" （127 mm） 外徑 x 3-1/8" （79.38 mm）
-SS表圈：4-3/4''（120.7mm）外徑x2-21/32（67.5mm）
重 量：1.75 lb （794 g）
機構認證：CE
開關技術指標
開關類型：2單刀雙擲繼電器
電氣額定值：1 A @ 30 VAC/VDC
設定點調整：采用面板上的按鍵可調
選項 | |
要訂購添加后綴： | 描述 |

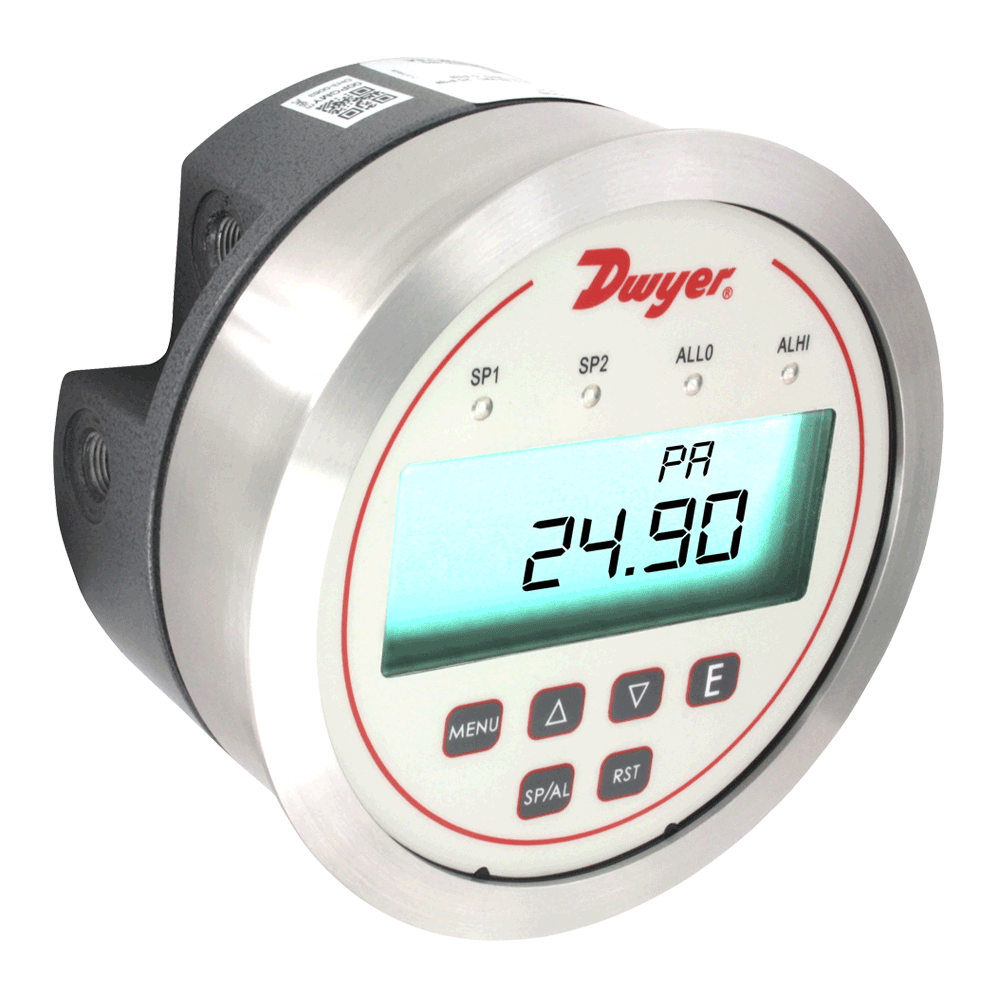

-SS | 304磨砂不銹鋼表圈。+和Magnehelic?差壓表兼容。 |
例：DH3-004-SS | |
-NIST | NIST可溯源校準證書 |
例：DH3-004-NIST | |
-FC | 工廠校準證書 |
例：DH3-004-FC | |
配件 | |
型號 | 描述 |
A-298 | 嵌入式安裝支架 |
A-301 | 用于1/4''金屬管連接的靜壓取壓頭 |
A-302 | 用于3/16''和1/8''內徑塑料或橡膠管的靜壓取壓頭 |
A-302F-A | 303不銹鋼靜壓取壓頭帶安裝法蘭；用于3/16''內徑橡膠或塑料管；4''插入深度；包括安裝螺釘 |
A-370 | 嵌入式安裝支架；然后支架用于表面安裝；鋼制灰色環氧面漆 |
A-489 | 4''直式靜壓取壓頭帶法蘭 |
型號表 | |||
型號 | 量程 | 型號 | 量程 |
DH3-002 DH3-003 DH3-004 DH3-005 DH3-006 DH3-007 DH3-009
| 0 - 0.25 in w.c. 0 - 0.5 in w.c. 0 - 1 in w.c. 0 - 2.5 in w.c. 0 - 5 in w.c. 0 - 10 in w.c. 0 - 25 in w.c. | *DH3-010 *DH3-011 *DH3-013 *DH3-014 *DH3-015 *DH3-016 *DH3-017 *DH3-018 | 0 - 50 in w.c. 0 - 100 in w.c. 0 - ±0.25 in w.c. 0 - ±0.5 in w.c. 0 - ±1 in w.c. 0 - ±2.5 in w.c. 0 - ±5 in w.c. 0 - ±10 in w.c. |
*風速和風量不適用于正負組合量程型號以及DH3-010和*DH3-011。 | |||
