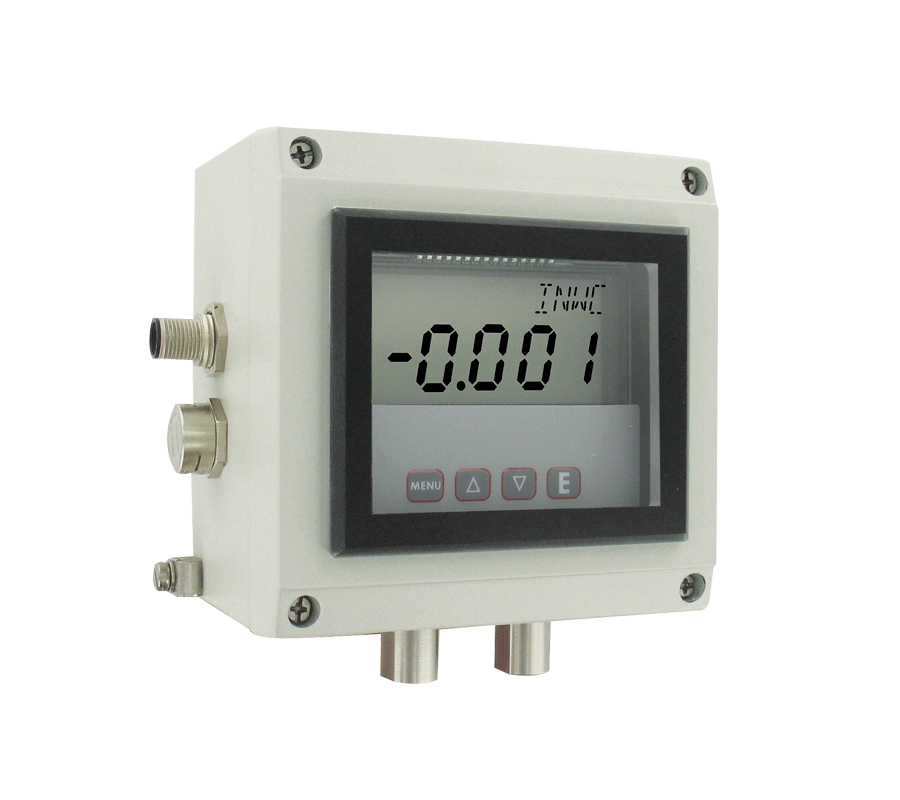

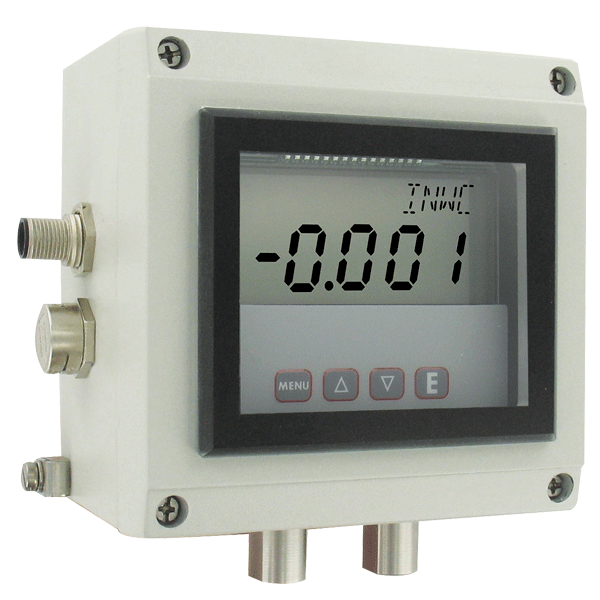

您當前的位置：首頁產品中心Dwyer 微差壓變送器 ISDP系列
可用于危險場合,測量微差壓和風速
ISDP系列本安防爆型微差壓變送器采用NEMA 4X的防護，輸出4-20mA信號，大屏的LCD顯示，可編程顯示差壓，流速或流量?？赏ㄟ^面板的按鍵來編程設置：安全級別，英制公制的工程單位，風速或風量，皮托管K系數，圓管，矩形管尺寸用于計算流量，等等。ISDP采用兩線制，10-35V電源，帶4針M-12連接頭。它的精度為0.5%， 量程范圍從0.25 - 100英寸水柱，還有正負雙向量程到10英寸水柱。這些使得ISDP變送器非常適用于危險場合來監測差壓或風速風量，防爆級別為Class I Div. I Groups A, B, C, D; Class II Div. I Groups E, F, G; Class III Div. I 。
應用及案例
? 危險區域壓力控制應用
? 危險的流程和控制應用
產品特色
? NEMA 4X等級的外殼可以在惡劣環境下提供保護室外監測，或在粉塵和顆粒物存在的地區。
? 易于閱讀的LCD顯示提供即時的本地警報，允許采取糾正措施，以更快地消除問題。
? 本安的特點，適合在危險地點，符合在壓力傳遞和安全不能妥協的標準 。
? 密碼保護設置菜單有助于在訪問該設備強大的測量功能時，未受過訓練的人員確保沒有錯誤。
介 質 空氣或不可燃氣體
材 質 玻璃 PVC，硅, 氧化鋁陶瓷，環氧化物, RTV，金，鋁，不銹鋼和鎳；
量程≤1"： 不銹鋼，硅樹脂，陶瓷
外殼材質 鋁，玻璃
精 度 77°F (25 ℃)時±0.5%包括滯后，重復性（啟動1小時后）
穩 定 性 < ±1% /年
壓力范圍 范圍 ≤ 2.5" w.c.壓力為： 2 psi；
范圍 ≤5" w.c.壓力為：5 psi；
范圍 ≤10" w.c.壓力為：5psi；
范圍 ≤25"w.c.壓力為：5psi；
范圍 ≤50"w.c.壓力為：5 psi；
范圍 ≤100"w.c.壓力為：9psi
溫度范圍 0 ~ 60 ℃(32 ~ 140°F)
補償溫度范圍 0 ~ 60 ℃ (32 ~ 140°F)
熱 效 應 0.020%/°F (0.036/ ℃) 從 77°F (25 ℃)
電源要求 10 - 35 VDC
輸出信號 4 - 20 mA DC
零點和量程的調整 通過菜單調整
反應時間 250毫秒（阻尼設定為1）
顯 示 4位數字LCD 0.6" H
電氣連接 M-12 4 針連接
過程連接 1/8" FNPT
外殼防護 滿足NEMA 4X (IP66)
安裝方向 垂直安裝
重 量 1.19 kg (2 lb 10 oz)
機構認證 FM Intrinsically Safe CLI Div I GR： A， B， C， D； CLII Div I GR： E， F， G；
CLIII Div I. CE： CENELEC EN 61326/55024： 2003；
IEC 61000-4-2/3/4/6： 2001/2006/2004/2005；
CENELEC EN 55011： 2006； 2004/108/EC EMC Directive
選項 | |
要訂購添加后綴 | 描述 |
-NIST | NIST可溯源校準證書 |
例： ISDP-004-NIST | |
-FC | 工廠校準證書 |
例：ISDP-004-FC | |
配件 | |
型號 | 描述 |
A-231 | 16' (5 m) 屏蔽電纜4針內螺紋M - 12連接 |
A-486 | 4.9' (1 m) 屏蔽電纜4針內螺紋M - 12連接 |
A-487 | 9.8' (3 m) 屏蔽電纜4針內螺紋M - 12連接 |
A-488 | 33' (10 m) 屏蔽電纜4針內螺紋M - 12連接 |
A-295 | 內螺紋4針M-12到電纜壓蓋連接器 |
MTL5541 | 本質安全電偶隔離器 |
MTL7706 | 本質安全齊納屏障 |
A-438 | 表面安裝支架 |
型號表 | |||
型號 | 量程 in w.c. | 型號 | 量程 mm w.c |
ISDP-002 | 0 - 0.25 | ISDP-012 | 0 ~ ±0.25 |
ISDP-004 | 0 - 1 | ISDP-014 | 0 ~ ±1.0 |
ISDP-006 | 0 - 5 | ISDP-015 | 0 ~ ±2.5 |
ISDP-007 | 0 - 10 | ISDP-016 | 0 ~ ±5.0 |
ISDP-008 | 0 - 25 | ISDP-017 | 0 ~ ±10 |
ISDP-009 | 0 - 50 | ||
ISDP-010 | 0 - 100 | ||
