您當前的位置：首頁產品中心Dwyer 插入式電磁流量變送器 IEF系列
可現場配置，高精度，帶BACnet或Modbus?協議
A-IEF遠程顯示現已可用！

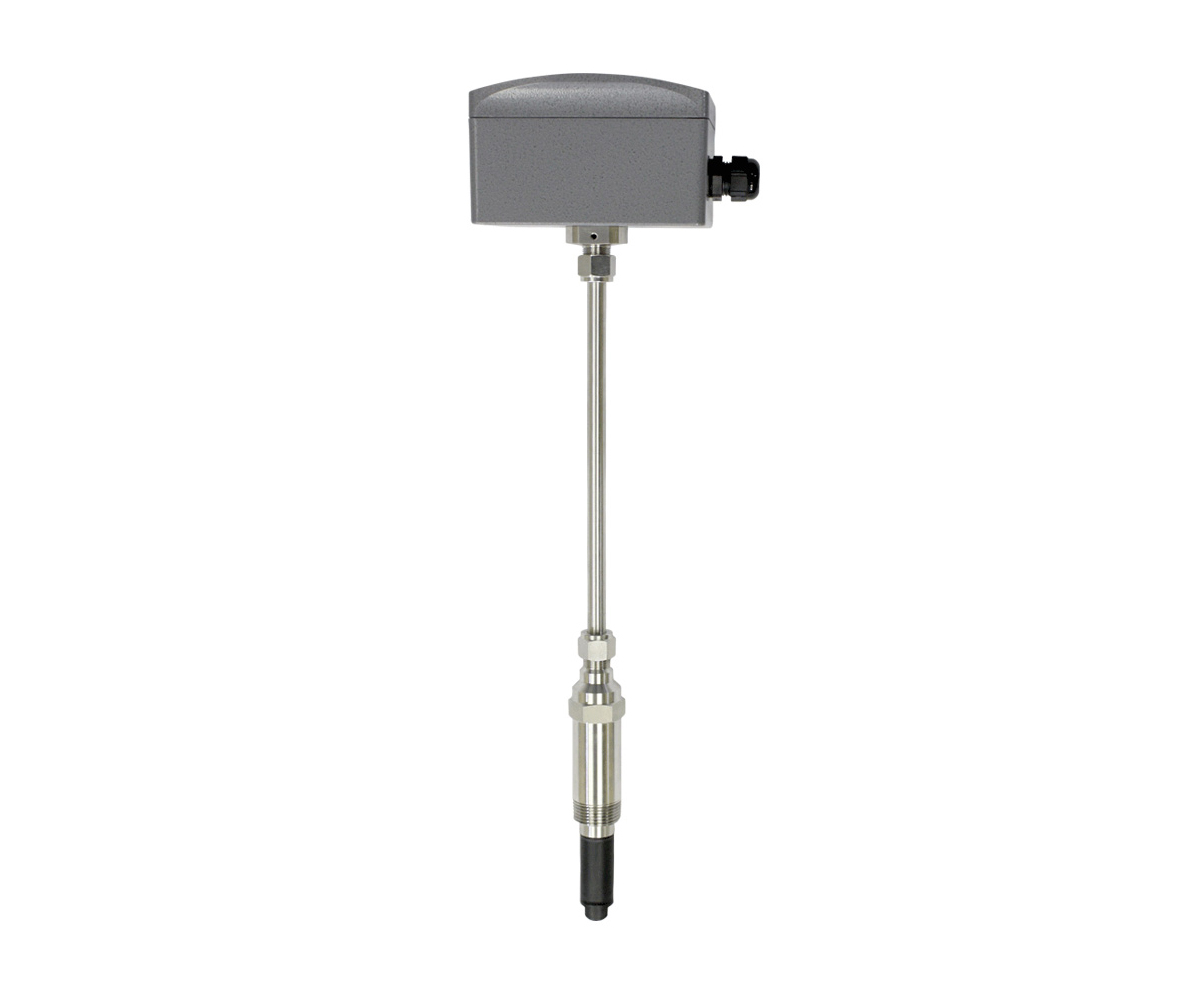

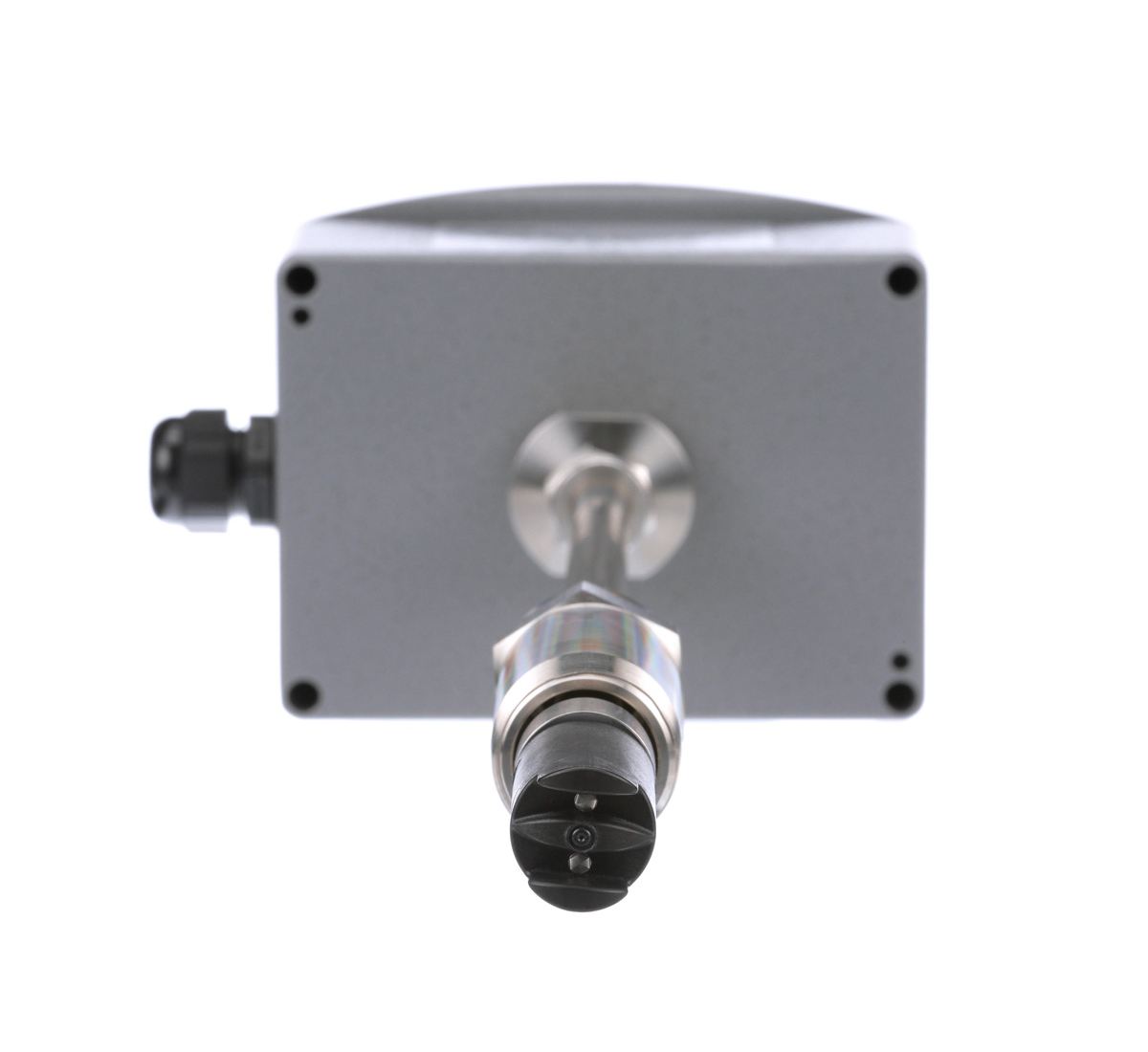

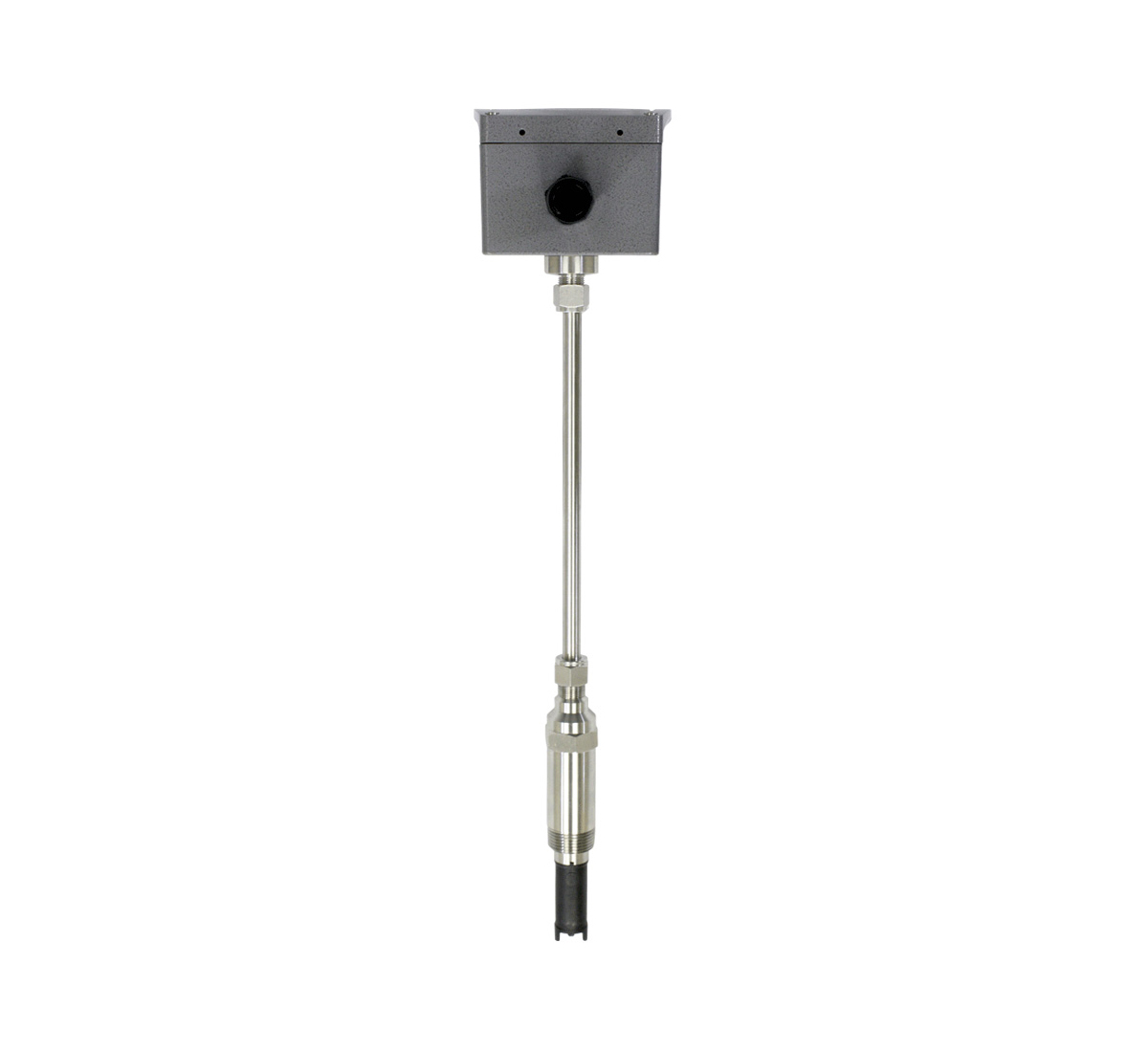

IEF系列插入式電磁流量變送器是一種可調插入式流量計，具有精確可靠的測量流體速度的電磁技術，并可提供連續的信號輸出。本系列特別設計，以提供優越的性能搭配簡單的安裝和使用。一個單元尺寸可調,以適應管道從101.6~914.4 mm（4-36英寸），并提供幾個輸出選項包括選擇BACnet MS/ TP或者Modbus?RTU通訊協議采用兩線RS-485，還帶標準模擬信號、脈沖信號、報警輸出。

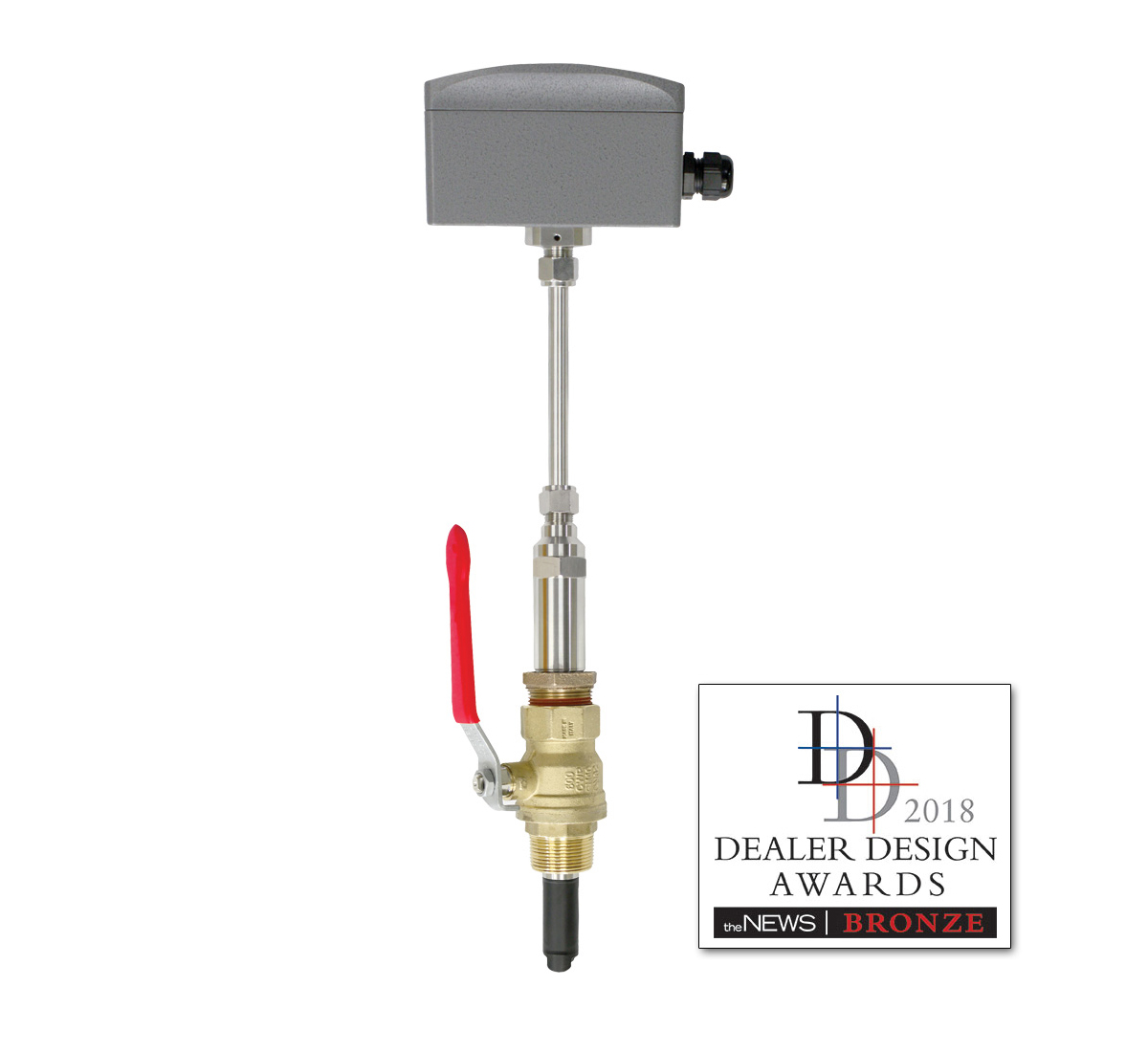

Dwyer Instruments, Inc.在第15屆年度經銷商設計大獎中獲得了優秀的產品設計獎項，該獎項由《空調采暖與制冷新聞雜志》贊助。一個由承包商組成的獨立小組擔任評委，共有98個參賽作品。公司的插入式電磁流量變送器在測試和監測產品類別中獲得銅獎。ACHR新聞是采暖、通風、空調和制冷行業的領先貿易雜志。
應用及案例
? 鍋爐給水 ? 冷卻水
? 開閉環冷凝器水 ? 灌溉系統
? 市政水分布 ? 工藝和冷卻劑流量
? 地下水污染整治 ? 化學處理
? 泵的保護 ? 污水
? 采礦業
產品特色
? 可配置,積分或遠程設置顯示（-LCD選項或附屬A-IEF-DSP）允許最大的靈活性,適應各種應用程序配置一個模型通過多個顯示配置即管大小、管材,液體類型、模擬輸出,脈沖/頻率輸出,報警輸出,交流輸出,阻尼,校正因子。
? 通過溫度、密度或粘度保持高性能精度。
? 安裝向?qū)Ш桶惭b工具使用簡單，允許快速和精確的安裝。
? 附件安裝套件A-IEF-KIT確保精確的安裝應用深度，包括厚度計和卷尺。
? 壽命周期長，維護要求最低，沒有運動部件磨損或斷裂，電極防止污垢。
? 隔離閥附件選項允許通過熱絲錐組件安裝在操作系統中，或無需系統停機即可輕松拆卸。
? NIST可追溯的通過/不通過驗證證書包括標準的碳鋼表40管尺寸4”（102 mm），6”（150 mm），8”（200 mm），和10”（250 mm）高精度選項；10英寸（250 mm）標準選項。
介 質 兼容清潔或骯臟的非涂層、導電液體
量量程程 0-6 m/s（0-20 ft/s）
接液材質 體軸/配件：316 SS；
電極：316SS；
電極帽：聚合物/聚苯乙烯；
O形環：硅
精 度 高精度單位：校準速度下是±0.5%讀數；
0.6-6 m/s（2-20 ft/s）是±1%的讀數；
在<0.6 m/s（2ft/s）是± 0.02 ft/s（±0.006 m/s）；
標準精度單位：±1% 滿量程
溫度范圍 環境溫度：-29 ~71°C（-20~160°F）
過程溫度：- 9 ~121°C（15~250°F）
儲存溫度：-40~85°C（-40~185°F）
過程連接 1" NPT或BSPT與附件全流道球閥選項
壓力范圍 400 psi (27.6 bar) @ 100oF(37.8°C)
壓 降 < 0.1 psi在12 ft/s 在 101.6 mm（4"）以及更大管徑
輸 出 （1）模擬：4-20 mA，0-5 V，0-10 V或2-10 V（顯示可選）；
（1）脈沖/頻率：0-15 V峰值脈沖，0-500 Hz或可伸縮脈沖輸出（顯示可選）；
（2）報警：(1)空管檢測或最小/最大流速，（顯示可選）；
（1）反向流量輸出指示
電源要求 12-42.4 VDC，0.25 A @ 24 VDC；12-36 VAC
電氣連接 可拆卸接線端子，型號可選擇1/2“NPT內螺紋導管連接，PG 16壓蓋或PG 16壓蓋與（2）3 m（10英尺）9導體22 AWG加壓箱額定電纜，可選附件電纜長度達61m（200英尺）
顯 示 5.08 cm（2英寸）x 5.08 cm（2英寸）圖形液晶與背光
導 電 率 > 20 microsiemens（導電度單位）
外殼材質 粉末涂層壓鑄鋁
外殼等級 NEMA 6P （IP68）（非顯示型號）；
NEMA 4X （IP66）（-LCD選項）
機構認證 BTL，CE，NSF/ANSI 61和372
通訊（-COM選項）
類 型 BACnet MS/TP或Modbus?RTU通信協議（默認禁用，顯示可選擇）
支持波特率 9600，19200，38400，57600，76800，或115200bps（顯示可選擇）
設備負載 1/8單位負載
其它規格
適用管材 最流行塑料和金屬管材；碳鋼、不銹鋼、銅、UPVC/PVDF、鍍鋅鋼、低碳鋼、黃銅*（*黃銅配件和管道不用于NSF認證型號）
適用于管道尺寸 4~36”（100~900 mm），型號不同。見目錄頁上的選型表
直徑長度要求 >10逆流，>5順流
乙二醇 0~100%顯示可選擇
圖片 | 部件號 | 描述 |

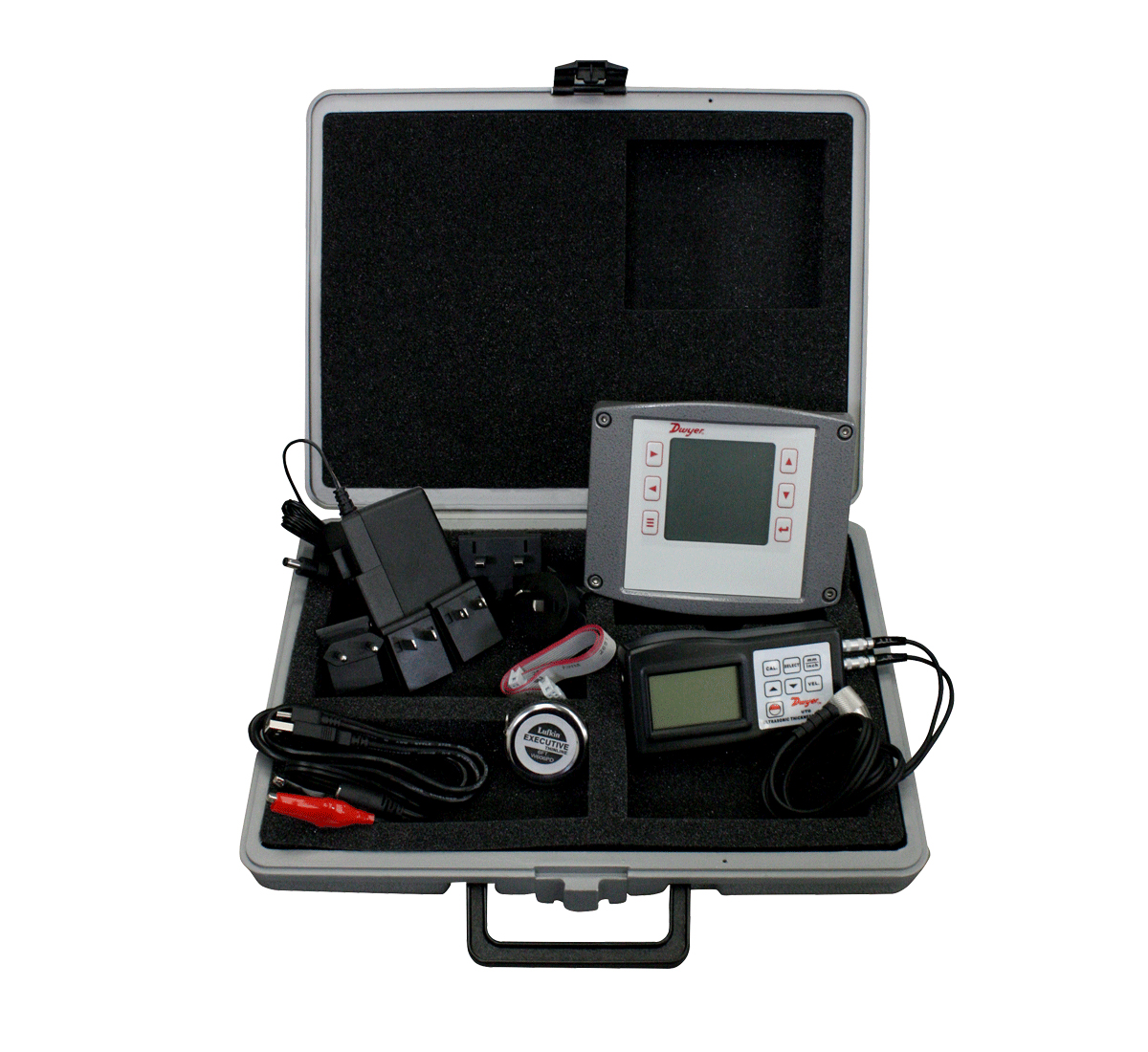

A-IEF-KIT | 安裝套件，包括:安裝顯示器，卷尺，用于高精度安裝的通用電源適配器和UTG測厚儀 | |
A-IEF-DSP | 設置顯示用于配置非顯示模型的字段 | |
A-IEF-CBL-50 | 額定靜壓電纜50'(15.2米) | |
A-IEF-CBL-100 | 靜壓箱額定電纜100'(30米) | |
A-IEF-CBL-150 | 額定靜壓電纜150'(45米) | |
A-IEF-VLV-BR | 1-1/4"全端口隔離閥黃銅組件。(黃銅配件和管不用于NSF認證的型號。黃銅閥門不符合RoHS標準。) | |
A-IEF-VLV-SS | 1-1/4”全端口隔離閥，316SS組件 | |

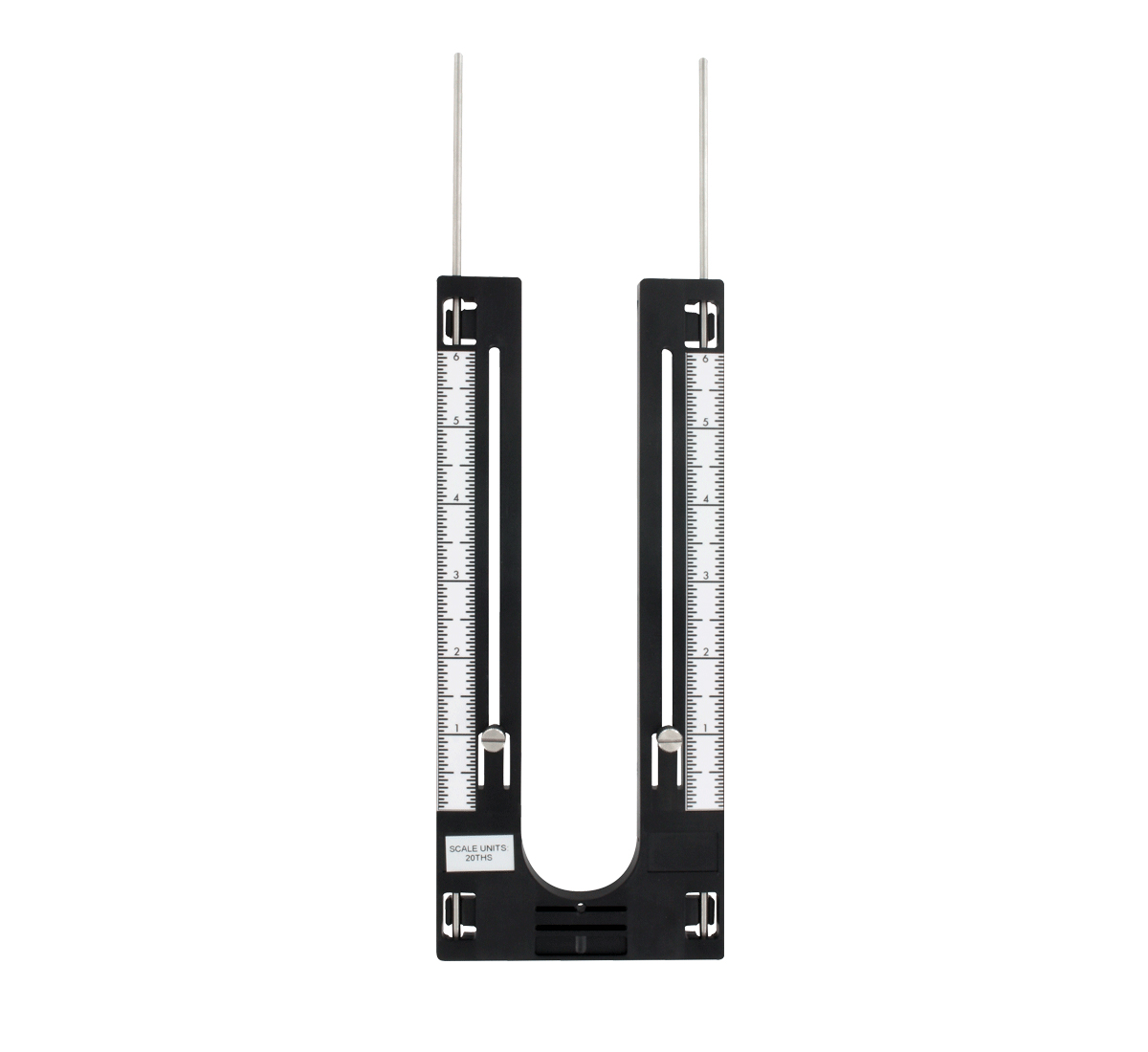

A-IEF-INGD | 安裝指南/定位套件，包括:定位秤體，2根桿和2個拇指螺釘 | |
A-IEF-TAG | 米標簽，清除信封標簽添加字段配置信息到單位 | |

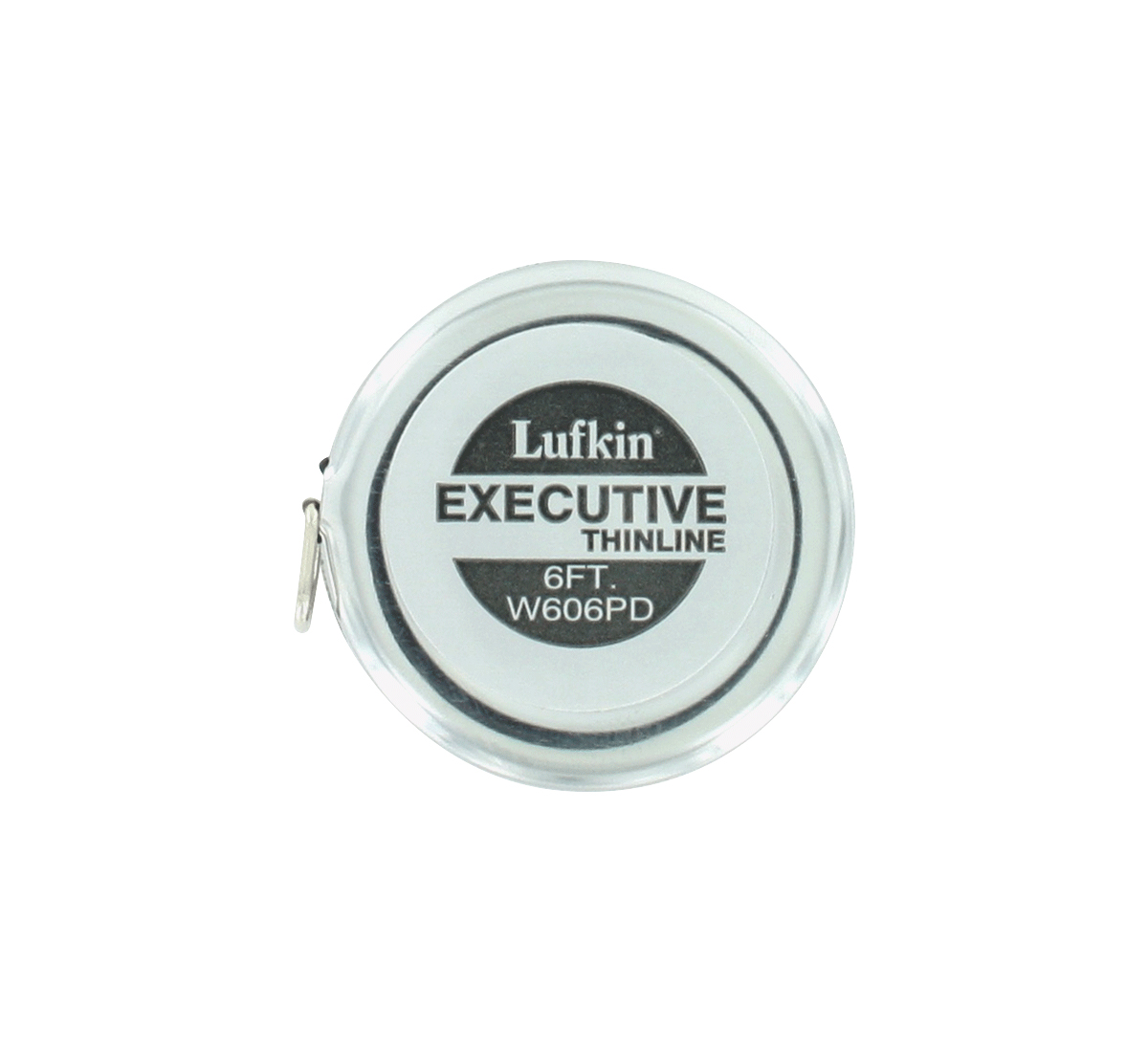

A-IEF-MSTP | 卷尺用來測量管子的周長 | |
A-IEF-LKOUT | 鎖定套件，包括:4個專業的通過孔螺絲篡改明顯鎖定顯示 | |
UTG | 超聲波測厚儀 | |
A-IEF-VLV-SS-BSPT | 隔離閥組件，包括316SS 1"到1-1/4" BSPT襯套，316SS BSPT閥，316SS BSPT螺紋接頭和316SS BSPT threadolet | |
A-IEF-VLV-BR-BSPT | 隔離閥組件，包括碳鋼1"到1-1/4" BSPT襯套，BSPT閥，BSPT螺紋接頭，所有黃銅。(黃銅配件和管不用于NSF認證的型號。黃銅閥門不符合RoHS標準。) | |

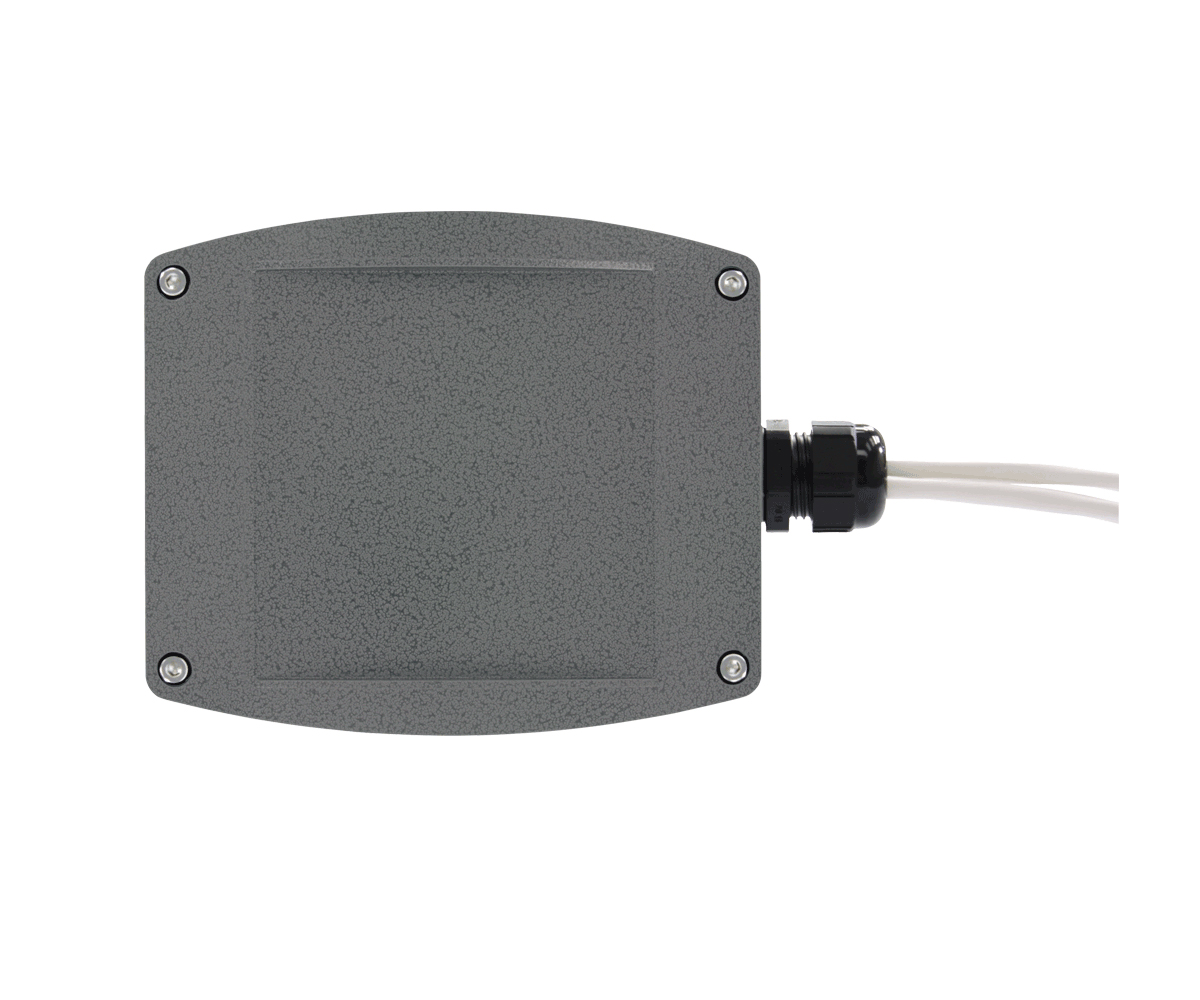

A-IEF-LID | 更換空白蓋、墊片和(4)螺絲 | |

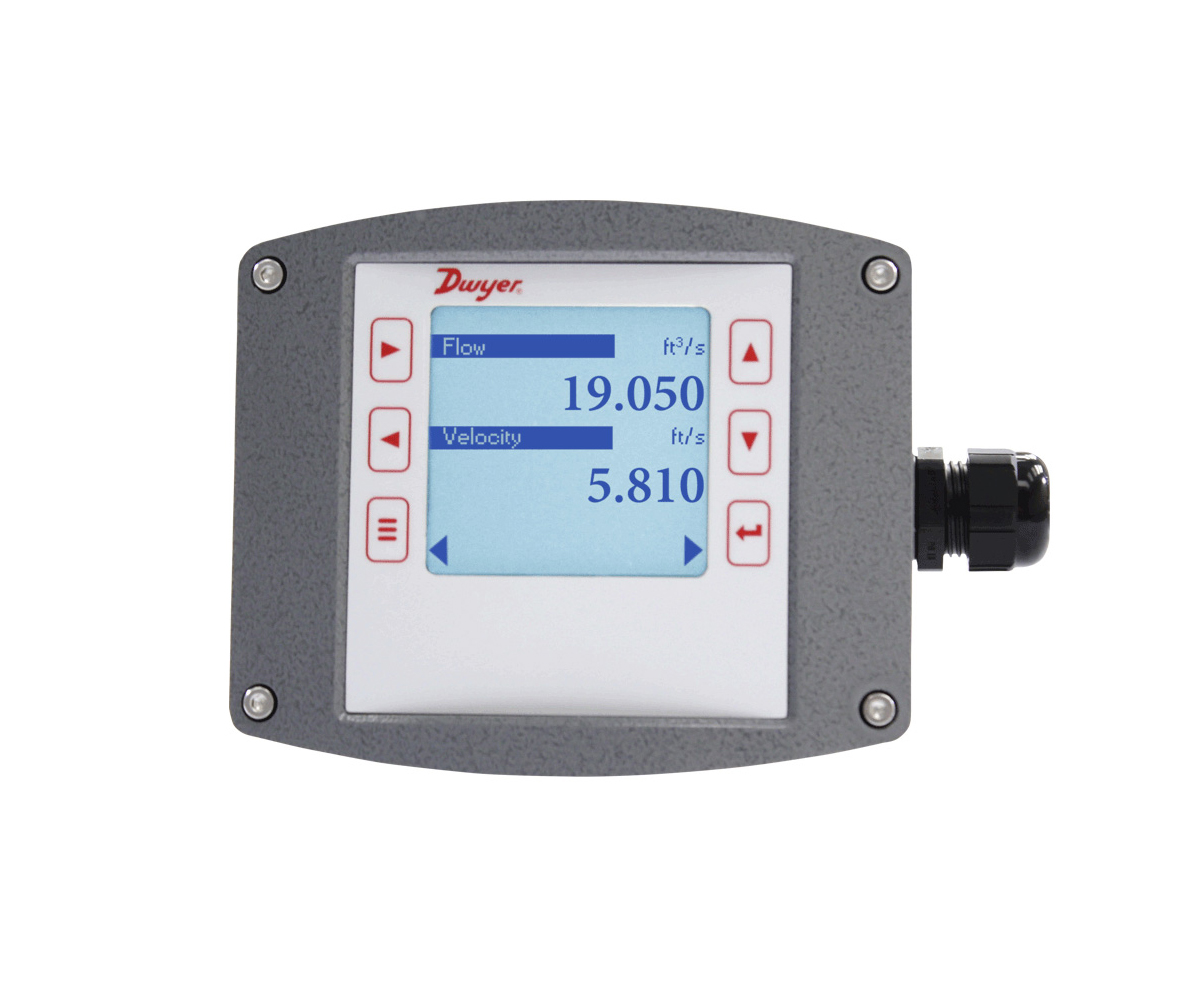

A-IEF-FDSP-RM | 全功能遠程顯示，與IEF系列使用 | |
A-IEF-IDSP-RM | 指示遠程顯示與IEF系列一起使用 | |

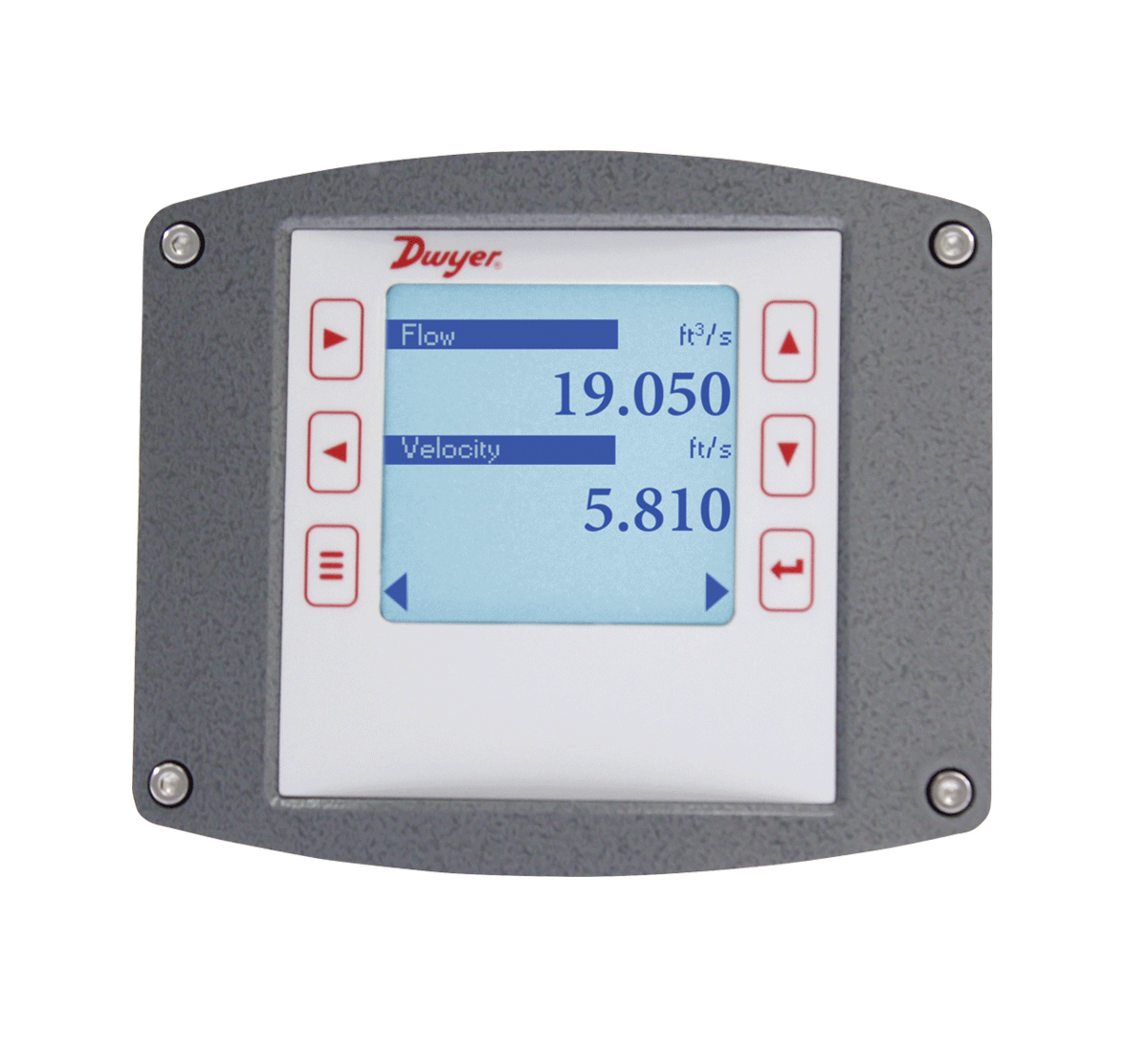

A-IEF-LCD | 液晶顯示，以改進非顯示模式 | |
A-IEF-CBL-200 | 壓力箱額定電纜200'(60米) |
型號 | 描述 |
IEF-HN-CND-LCD-CC | 高精度1%的讀數，導管連接，BACnet/Modbus?通信輸出，LCD顯示定制配置為指定配置 |
IEF-GB-PG-COM | 插入電磁流量變送器，10-36"(250-900 mm)管，標準精度1% FS, 1"BSPT外螺紋過程連接，PG壓蓋，BACnet/Modbus?輸出 |
IEF-GN-CND-COM-LCD | 插入電磁流量傳感器，10-36"(250-900 mm)管，標準精度1% FS, 1"NPT外螺紋過程連接，1/2"NPT內螺紋導管連接，BACnet/Modbus?輸出，積分顯示 |
IEF-LB-PG-COM | 插入電磁流量變送器，4-10" (100-250 mm)管，標準精度1% FS, 1"BSPT外螺紋過程連接，PG壓蓋，BACnet/Modbus?輸出 |
IEF-LN-CND | 插入電磁流量變送器，4-10"(100-250 mm)管道，標準精度1% FS, 1"NPT外螺紋過程連接，1/2"NPT內螺紋導管連接 |
IEF-LN-CND-COM | 插入電磁流量變送器，4-10"(100-250 mm)管，標準精度1% FS, 1"NPT外螺紋過程連接，1/2"NPT內螺紋導管連接，BACnet/Modbus?輸出 |
IEF-LN-CND-COM-LCD | 插入電磁流量變送器，4-10" (100-250 mm)管，標準精度1% FS, 1"NPT外螺紋過程連接，1/2"NPT內螺紋導管連接，BACnet/Modbus?輸出，積分顯示 |
IEF-LN-CND-LCD | 插入電磁流量變送器，4-10"(100-250 mm)管道，標準精度1% FS, 1"NPT外螺紋過程連接，1/2"NPT內螺紋導管連接，集成顯示 |
IEF-SB-PG-LCD | 插入式電磁流量變送器，標準精度1% FS, pg壓蓋，集成LCD設置顯示 |
IEF-SN-CND | 插入式電磁流量變送器，標準精度1% FS，導管連接 |
IEF-SN-CND-COM | 插入電磁流量變送器，標準精度1% FS，導管連接BACnet/Modbus?通信輸出 |
IEF-SN-CND-COM-LCD | 插入電磁流量變送器，標準精度1% FS，導管連接BACnet/Modbus?通信輸出，LCD顯示 |
IEF-SN-CND-LCD | 插入式電磁流量變送器，標準精度1% FS，導管連接，集成LCD設置顯示 |
