您當前的位置：首頁產品中心Dwyer 可視流量指示器 SF2系列

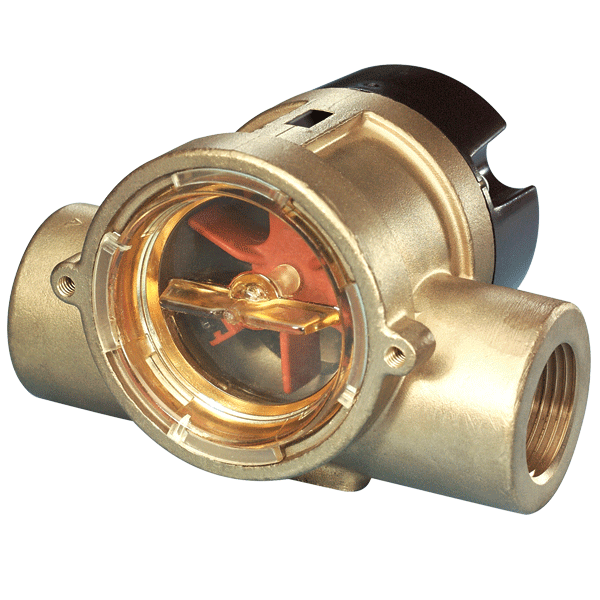

單刀雙擲或脈沖輸出，可視流量，黃銅主體
SF2系列視窗流量計結合了可視流量和繼電器或脈沖輸出的功能為一體。黃銅整體結構，組合在一起的轉輪和陶瓷軸可使該產品在禁受高溫，高壓和化學腐蝕。如需流量開關設定請選擇帶單刀雙擲繼電器輸出的SF2-1儀表，該儀表能夠在選定的流量范圍調整設定值，動態轉輪能夠防止堵塞和故障。如要進行流量監視或計量，請選擇能輸出與流速成比例的脈沖輸出的SF2-2儀表。4.5-24VDC脈沖輸出可與絕大部分?jǐn)?shù)字儀表配合。
應用及案例
· 冷卻和潤滑循環系統
· 暖通空調系統
· 腐蝕性化學藥品測量
· 投量系統
產品特色
· 黃銅，整體結構，一體式復合轉子和陶瓷軸提供了更廣泛的化學，溫度和壓力性能的耐用性
· 設定點在指定流量范圍內完全可調
· 轉子的動態運行可防止卡塞和誤操作
介 質 兼容的液體
材 質 黃銅，陶制的銷，PPS轉子，聚乙烯， 和Viton? O形環
精 度 繼電器輸出：±5%；脈沖輸出：±7%（量程到達5GPM）， ±15%（量程到達60 GPM）
溫度范圍 -29～100 ℃（-20～212 °F）
壓力范圍 200 psig（13.8bar）@70°F
電 源 見表格
輸 出 SPDT：1Amp，24VDC resistive；0.3 Amp，110VAC或4.5VDC到24VDC ，脈沖輸出（取決于型號）
電氣連接 繼電器輸出型號：20AWG 聚
氯乙烯外殼 24" 電纜；脈沖輸出型號：22AWG 聚氯乙烯外殼，24" 電纜
工藝連接 見表格
設定點誤差 對繼電器輸出型，最大15%
最大粘度 200 SSU
機構認證 CE
型號表-單刀雙擲輸出 | |||
類別 | 量程（GPM） | 電源 | 連接 |
SF2-104 | 0.5 - 5.0 | 24 VDC | 1/4" 內螺紋 NPT |
SF2-101 | 0.5 - 5.0 | 110 VAC | 1/4" 內螺紋 NPT |
SF2-114 | 4.0 - 20.0 | 24 VDC | 1/2" 內螺紋 NPT |
SF2-111 | 4.0 - 20.0 | 110 VAC | 1/2" 內螺紋 NPT |
SF2-124 | 5.0 - 30.0 | 24 VDC | 3/4" 內螺紋 NPT |
SF2-121 | 5.0 - 30.0 | 110 VAC | 3/4" 內螺紋 NPT |
SF2-134 | 8.0 - 60.0 | 24 VDC | 1" 內螺紋 NPT |
SF2-131 | 8.0 - 60.0 | 110 VAC | 1" 內螺紋 NPT |
型號表-脈沖輸出 | |||
類別 | 量程（GPM） | 電源 | 連接 |
SF2-204 | 0.5 - 5.0 | 4.5 - 24 VDC | 1/4" ? 內螺紋 NPT |
SF2-214 | 4.0 - 20.0 | 4.5 - 24 VDC | 1/2" ? f內螺紋 NPT |
SF2-224 | 5.0 - 30.0 | 4.5 - 24 VDC | 3/4" ? 內螺紋 NPT |
SF2-234 | 8.0 - 60.0 | 4.5 - 24 VDC | 1" ? 內螺紋 NPT |
SF2-131 | 8.0 - 60.0 | 110 VAC | 1" 內螺紋 NPT |
尺寸-in [mm] | |||||||||
型號 | A | B | C | D | 型號 | A | B | C | D |
SF2-104 | 3-1/64 [76.6] | - | 7/8 [22.23] | 2-21/64 [59.13] | SF2-134 | 3-61/64 [100.41] | - | 1-1/16 [26.99] | 2-61/64 [75] |
SF2-101 | 3-1/64 [76.6] | 4-1/2 [114.3] | 7/8 [22.23] | - | SF2-131 | 3-61/64 [100.41] | 4-49/64 [121.05] | 1-1/16 [26.99] | - |
SF2-114 | 3-1/64 [76.6] | - | 7/8 [22.23] | 2-21/64 [59.13] | SF2-204 | 3-1/64 [76.6] | - | 13/16 [20.64] | 2-21/64 [59.13] |
SF2-111 | 3-1/64 [76.6] | 4-1/2 [114.3] | 7/8 [22.23] | - | SF2-214 | 3-1/64 [76.6] | - | 13/16 [20.64] | 2-21/64 [59.13] |
SF2-124 | 3-61/64 [100.41] | - | 1-1/16 [26.99] | 2-61/64 [75] | SF2-224 | 3-61/64 [100.41] | - | 1-1/16 [26.99] | 2-61/64 [75] |
SF2-121 | 3-61/64 [100.41] | 4-49/64 [121.05] | 1-1/16 [26.99] | - | SF2-234 | 3-61/64 [100.41] | - | 1-1/16 [26.99] | 2-61/64 [75] |
