產品特色

? UL根據UL標準508認可為工業電機控制器，適合安裝在受保護的環境中

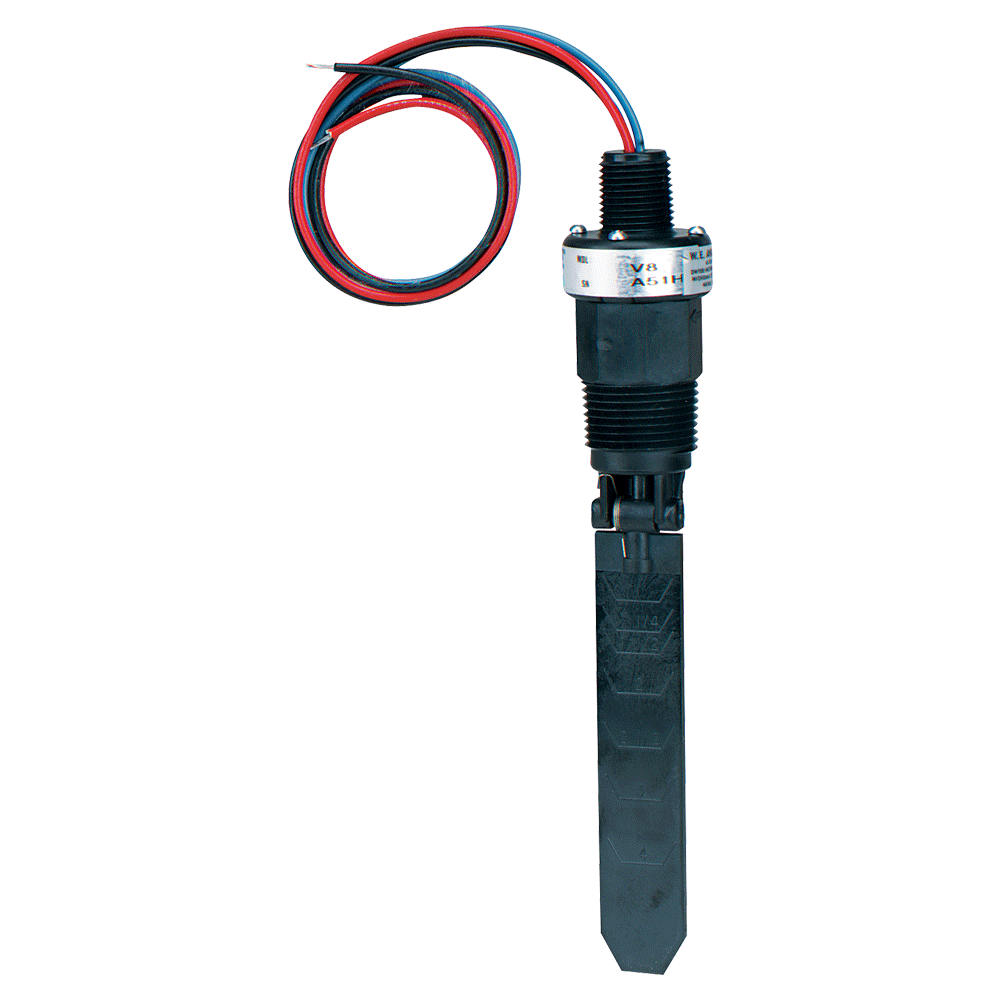

? 磁驅動開關設計具有優越的性能，可自由擺動的葉片吸引開關體內的磁鐵，驅動無波紋管、彈簧或密封件的快速開關

? 防漏閥體和葉片由堅韌耐用的聚苯硫醚組成，具有優異的耐化學性

? 一個全尺寸可修剪的葉片具有模壓入式刻度

技術指標

介       質    兼容的氣體或液體

外殼材質    葉片和閥體：聚苯硫醚（PPS）；

                   銷和彈簧：316 SS或Inconel?；

                   磁鐵：陶瓷8

溫度范圍    100 ℃（212 °F）

壓力范圍    10.34 bar（150 psig）

外殼等級    普通型，WP/WP2選項是防風雨的

開關類型    SPDT開關；MV選項：SPDT黃金觸點快速開關

額定電壓    5 A @ 125/250 VAC， 5 A電阻，3 A電感@ 30 VDC；

                   MV選項：1 A @ 125 VAC，1 A電阻，0.5 A電感@ 30 VDC

電氣連接    18 AWG 18"（460 mm）長

導管連接    1/2"NPT外螺紋，WP和WP2上為1/2" NPT內螺紋

過程連接    1" NPT外螺紋

安裝定向    執行/取消執行的流量是基于水平管道和公稱值；

                  該設備不能用于垂直向下流動

設定點調整    葉片可調整

重       量    0.13 kg（4.5 oz）

認       證    CE，cURus

選項配件

? 用于干電路的鍍金觸點。額定1A @ 125 VAC；1A電阻，0.5A電感，30 VDC。為命令添加后綴-MV。例子：V8-MV。

? Inconel?合金選項。Inconel?合金取代了標準的316不銹鋼浸潤部件。潤濕部件是Inconel?合金，陶瓷8和聚苯硫醚。要訂購，請?zhí)砑雍缶Y-INC。如：V8-INC。

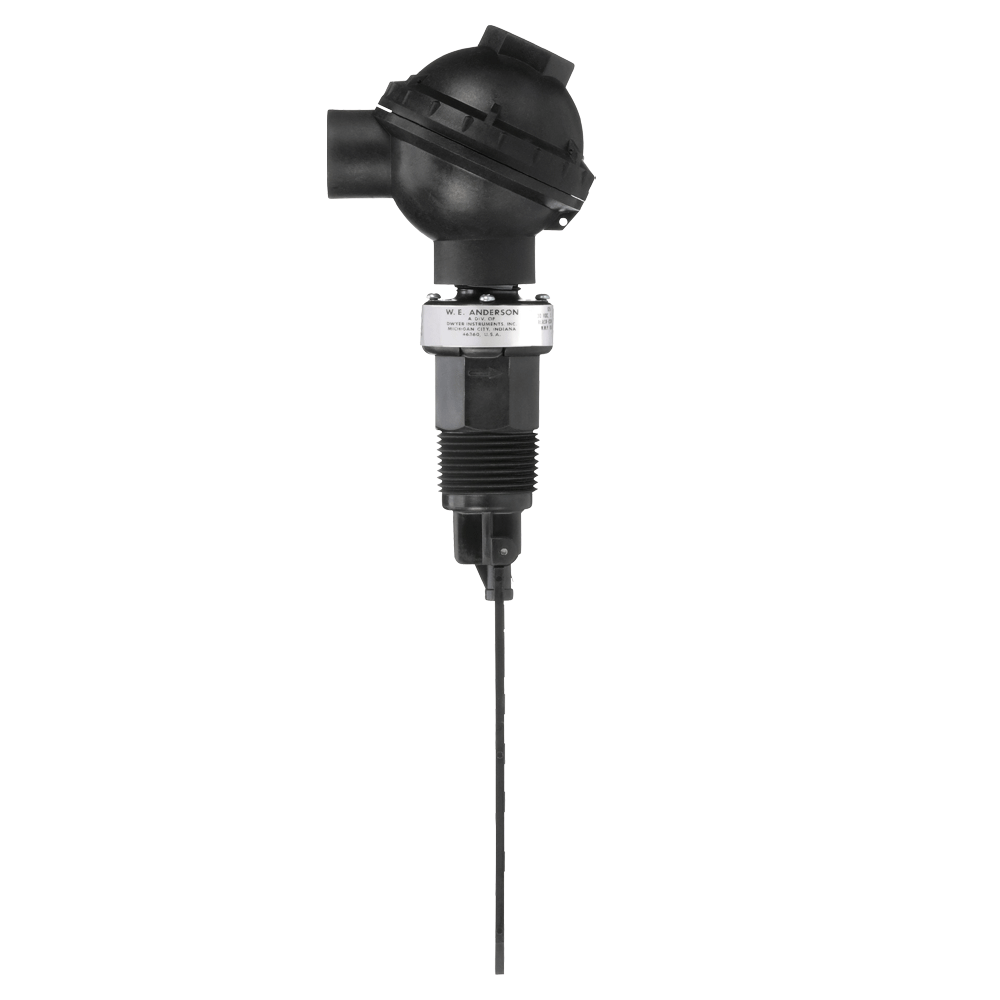

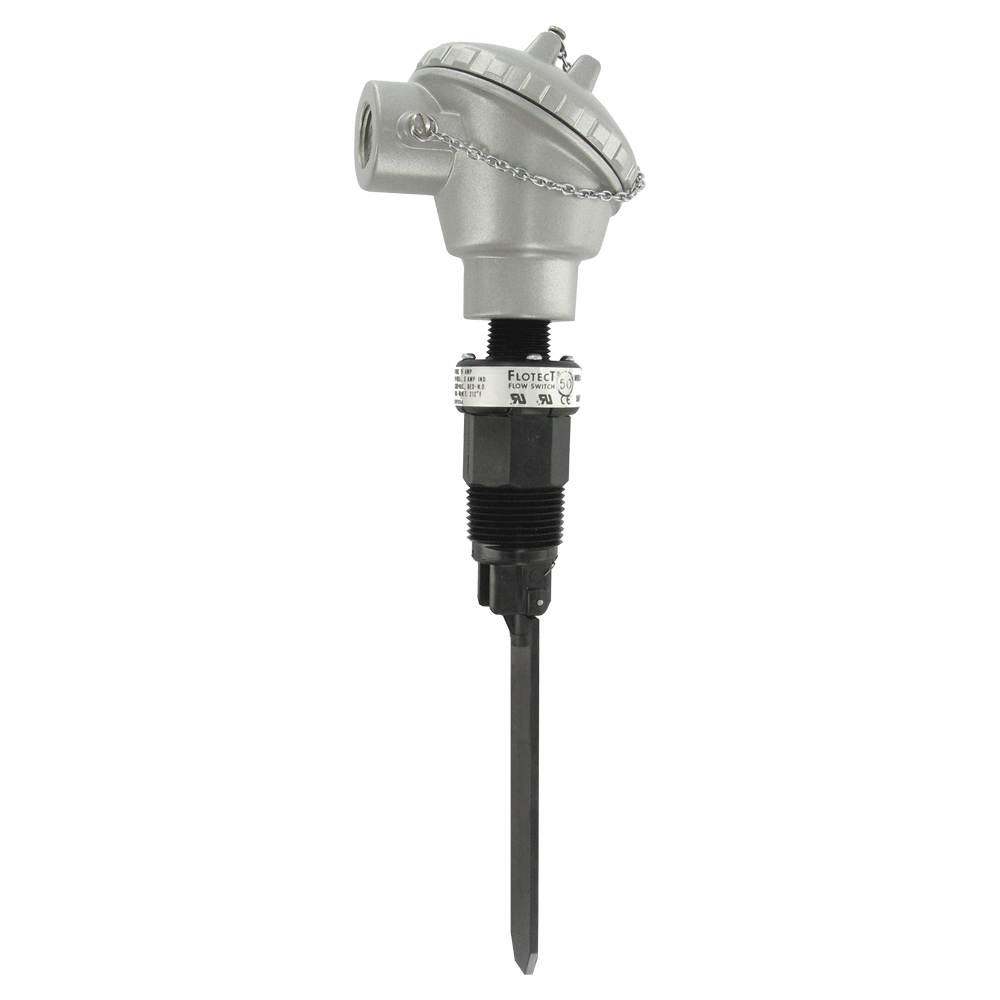

? 防水外殼(非UL認證)。可選外殼為電線提供防水保護。依次添加后綴-WP(苯polioxide)或-WP2 (aluminum)。例如：V8-WP或V8-WP2

安裝手冊

Instruction Manual.pdf

機構認證

CE Approval.pdf

RoHS Letter of Compliance.pdf

尺寸詳圖

V8.pdf

V8-WP.pdf

V8-WP2.pdf

產品大圖

型號列表

訂貨選型

宣傳彩頁

中文版-Dwyer 葉片式流量開關 V8系列21V1.pdf

英文版-Dwyer V8系列.pdf
