您當前的位置：首頁產品中心Dwyer 差壓變送器 DM-2000系列（已停產，替代型號為DM）
快速響應，校準檢查方便

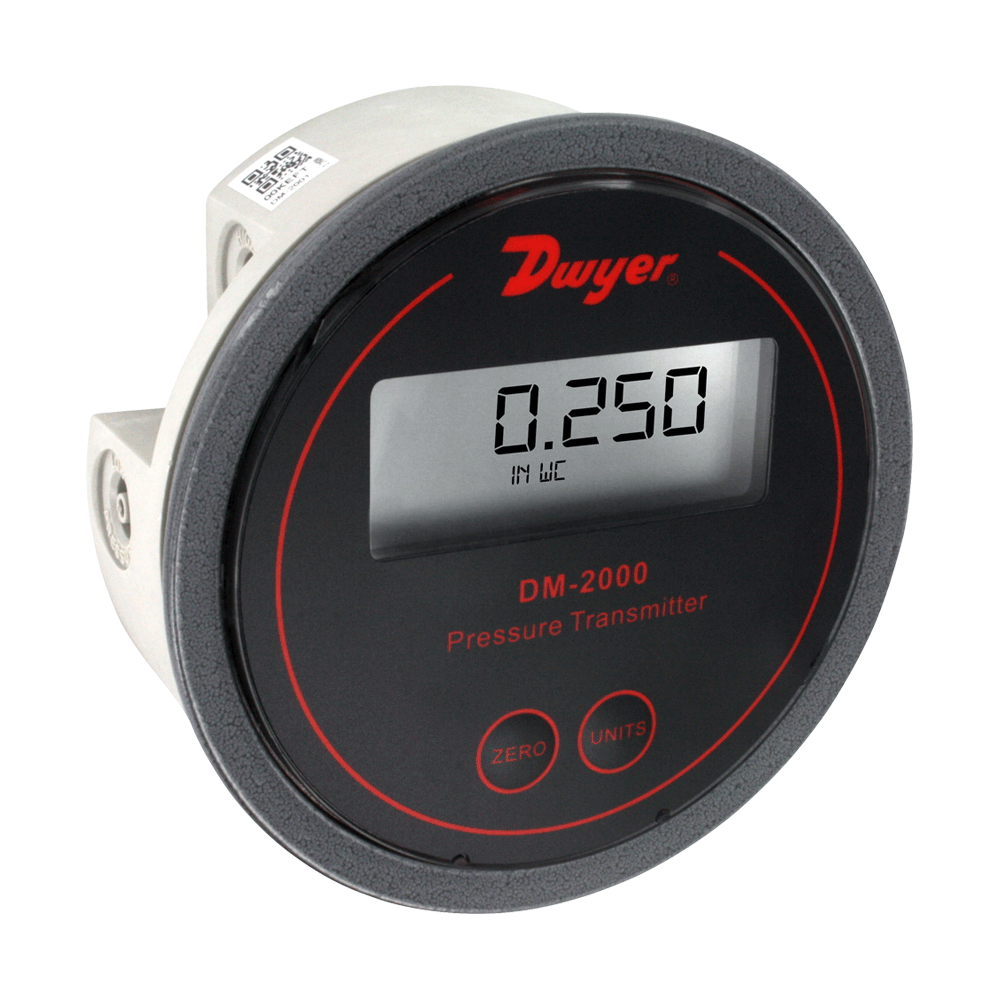

Dwyer系列DM-2000差壓變送器感知空氣和兼容氣體的壓力，并發送標準的4-20 mA輸出信號。DM-2000外殼是專門設計安裝在相同直徑的切口，作為標準的Magnehelic?gage。廣泛的型號可供工廠校準到特定的范圍。
壓力連接固有的玻璃填充塑料模壓外殼，使安裝快速和容易。數字按鈕零點和量程簡化了對典型的轉動電位器的校準。可選3.5位LCD顯示工藝和工程單元。一個單一的按鈕允許現場選擇4~6個工程單位取決于范圍。
NIST可溯源校準證書可在產品配置中選擇。
應用及案例
? 過濾監控
? 風扇壓力指示
? 管道或建筑物中的靜壓
? 雙向范圍非常適合于感知建筑壓力的波動
產品特色
? 零點和量程控制提供了方便的校準檢查和更短的安裝時間，以獲得設備運行和監控
? 對壓力變化的快速反應意味著在緊急情況下不延遲信號和警報
? 易于閱讀的液晶顯示屏提供即時的本地警報，允許糾正行動，以更快地消除問題，從變得廣泛
? 與Magnehelic尺寸相同，減少了安裝步驟，簡化了數字壓力表的現場升級
? 防篡改按鈕配置，以防止意外更改設置
介 質 空氣和不可燃、兼容的氣體
接液材質 請咨詢我們
精 度 ±1% FS，±30 Pa模型±4% FS在70°F
穩 定 性 ±1% FS /年
溫度范圍 -6.67~48.9°C（20~120°F）
壓力范圍 0.69 bar（10 psig）
熱 效 應 ±0.055% FS/°F （0.099% FS/°C），±30 Pa模型±0.13% FS/°F（0.234% FS/°C）
電源要求 10 ~ 35 VDC（2線）
輸出信號 4-20 mA
零點和量程調節 數字按鈕零點和量程
回路電阻 DC：0 ~ 1250Ω最大
電流消耗 DC：38 mA最大
電氣連接 螺絲式接線端子座
顯 示 3.5數字LCD，0.7"高
過程連接 1/8”I.D.油管
安裝方向 垂直
重 量 136 g（4.8 oz）
圖片 | 部件號 | 描述 |
A-300 | 扁平鋁支架，用于嵌入式安裝Magnehelic?壓力表。6.8" x 6.0" x .1"， 0.35磅 | |
A-464 | Magnehelic?壓力表的沖洗安裝套件 | |
A-489 | 4" 303 SS直靜壓前端帶法蘭，1/4"軟管倒鉤 | |
SCD-PS | 100-240 VAC/ VDC-24 VDC電源供應 | |
A-299 | 安裝支架在支架上沖洗安裝Magnehelic?壓力表。然后支架表面安裝?；疑N音環氧樹脂表面處理鋼。6.3" x 7.7" x 4.0"， 1.30磅 | |
A-302F-A | 303不銹鋼靜壓頭，帶安裝法蘭，適用于3/16"內徑橡膠或塑料管。4"插入深度，包括安裝螺釘 | |

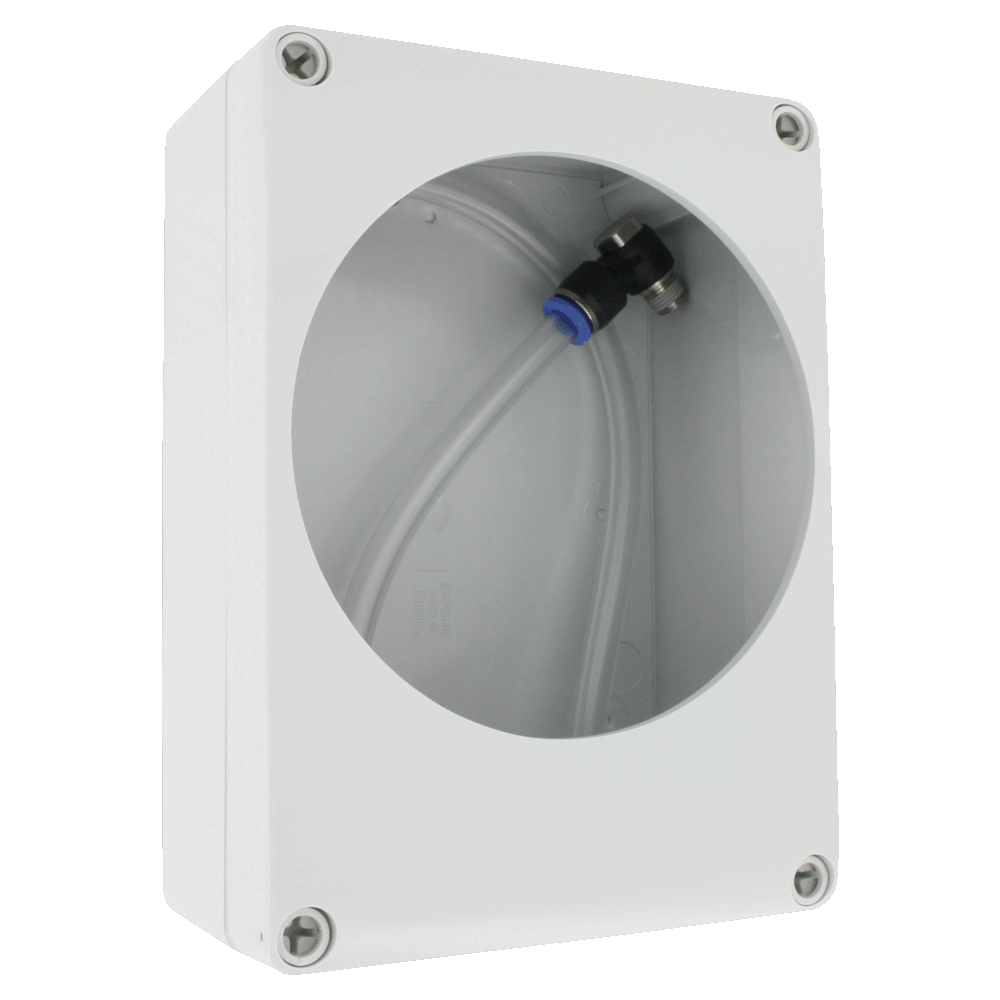

A-320-A1 | 防雨外殼，ABS，兼容2000 Magnehelic?壓力表，DM-2000差壓變送器（水平安裝） | |

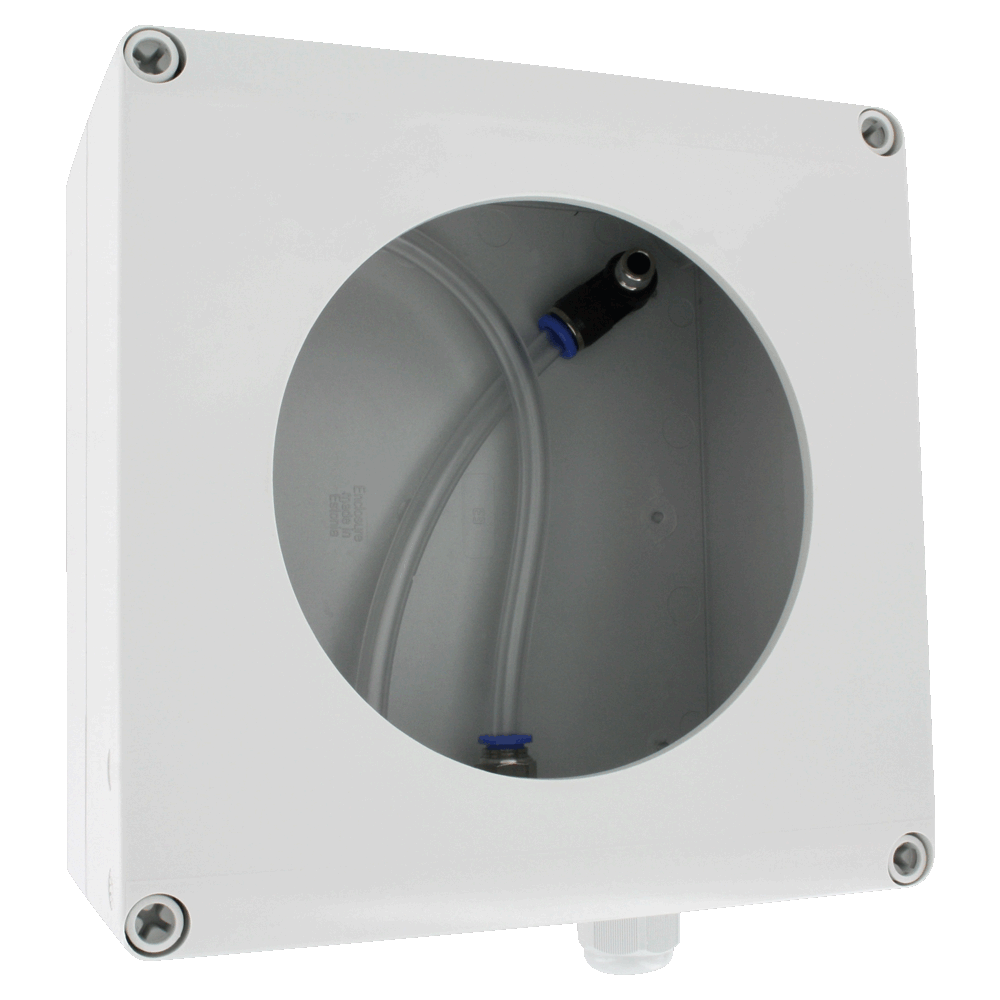

A-320-BC | 防雨外殼，ABS，兼容2000 Magnehelic?壓力表，DM-1000 DigiMag?數字差壓表，DM-2000差壓變送器，儀器與向后兼容的面板選項 | |

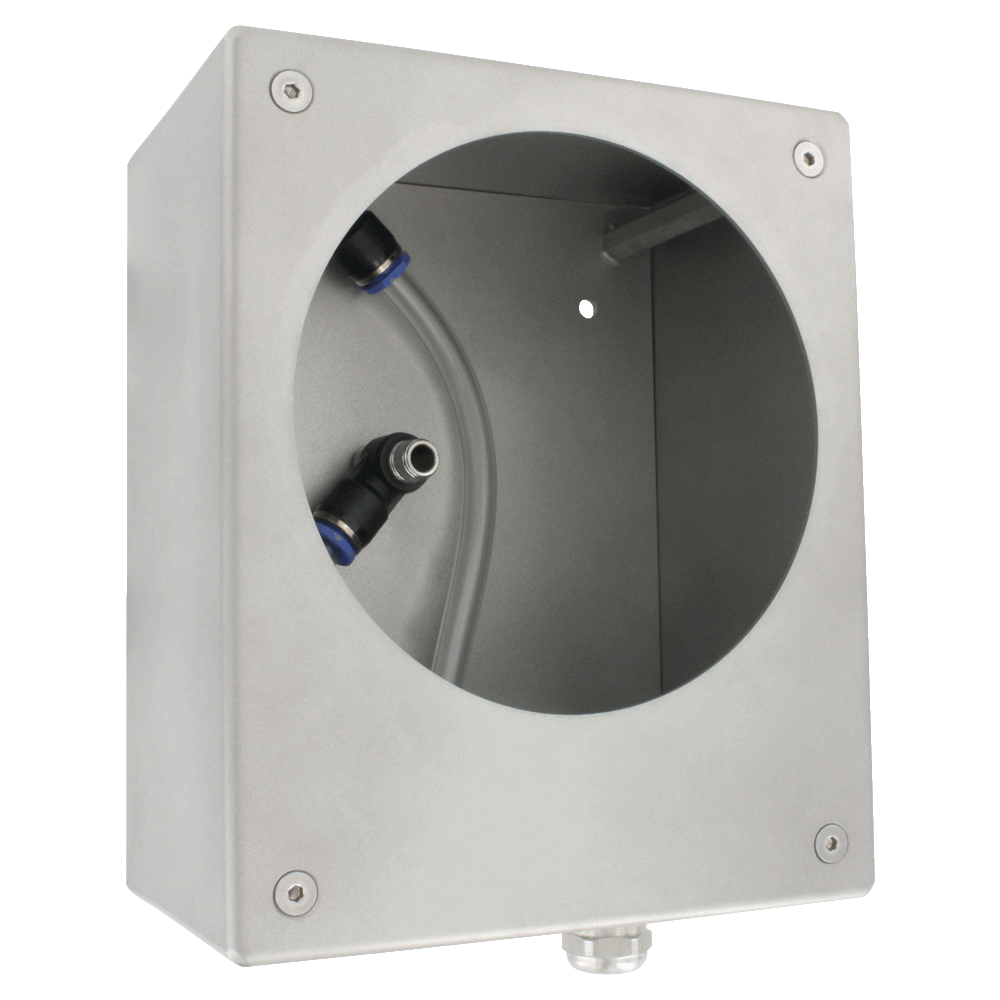

A-320-B-SS | 儀表外殼，304SS，刷面處理，兼容2000 Magnehelic?壓力表，DM-2000差壓變送器 |
型號表 | ||||||
型號 | 量程 in w.c. | Pa | mm w.c. | mbar | kPa | psi |
DM-2001-LCD | 0 - .100 | 24.9 | 2.54 | 0.249 | - | - |
DM-2002-LCD | 0 - .250 | 62.2 | 6.35 | 0.622 | - | - |
DM-2003-LCD | 0 - .500 | 124.3 | 12.7 | 1.243 | 0.124 | - |
DM-2004-LCD | 0 - 1.000 | 249 | 25.4 | 2.49 | 0.249 | - |
DM-2005-LCD | 0 - 2.00 | 497 | 50.8 | 4.97 | 0.497 | - |
DM-2006-LCD | 0 - 3.00 | 746 | 76.2 | 7.46 | 0.746 | 0.108 |
DM-2007-LCD | 0 - 5.00 | 1243 | 127-0 | 12.43 | 1.243 | 0.18 |
DM-2012-LCD | 0 - ±.250 | 0 - ±62.2 | 0 - ±6.35 | 0 - ±.622 | - | - |
DM-2013-LCD | 0 - ±.500 | 0 - ±124.3 | 0 - ±12.70 | 0 - ±1.243 | - | - |
DM-2019-LCD | 0 - ±.200 | 49.8 | 5.08 | 0.498 | - | - |

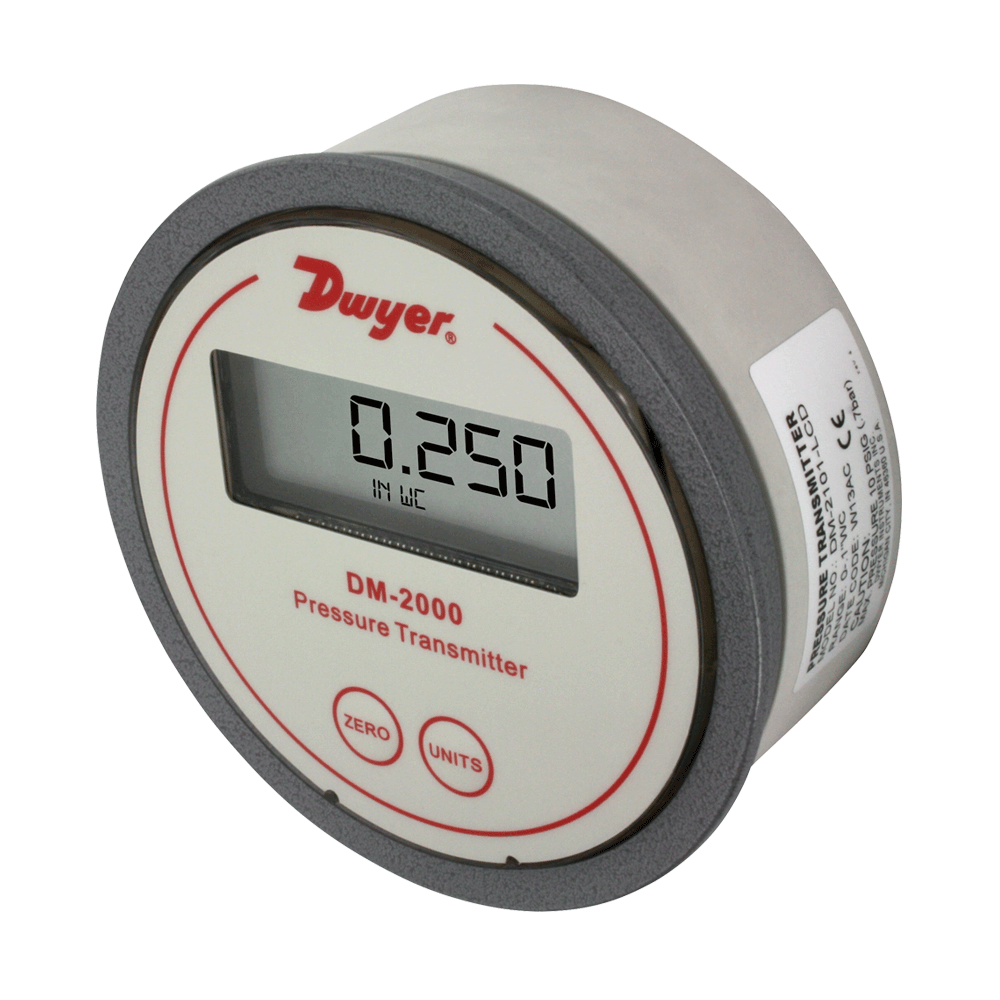

注意：白色外殼的修改為-20 - 21，例如：DM-2102-LCD | ||||||
示例 | DM | 20 | 01 | AT | DM -2001-AT系列差壓變送器，黑色背景，量程0-0.1”，鋁標簽 |
系列 | DM | 差壓變送器 | |||
表盤背景色 | 20 21 | 黑 淺灰 | |||

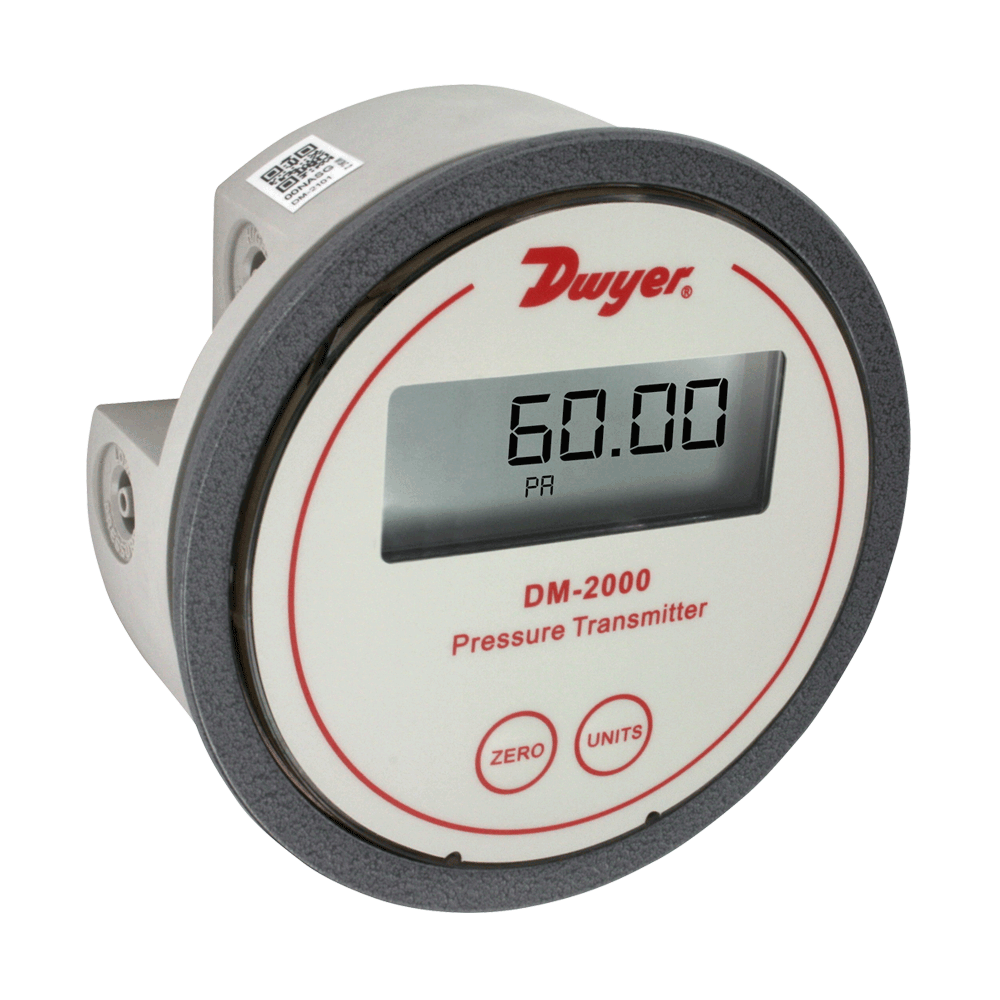

量程 | 01 02 03 04 05 06 07 12 13 19 40 | 0 ~ 0.1" w.c. 0 ~ 0.25" w.c. 0 ~ 0.5" w.c. 0 ~ 1" w.c. 0 ~ 2" w.c. 0 ~ 3" w.c. 0 ~ 5" w.c. 0 ~ ±0.25" w.c. 0 ~ ±0.5" w.c. 0.05-0-0.20" w.c. 30-0-30 Pa | |||
選項 | AT LCD NIST | 鋁標簽 LCD顯示屏 NIST 可溯源校準證書 |
