您當前的位置：首頁產品中心Dwyer 微差壓開關 ADPS / EDPS / BDPA / BYDS系列
帶雙刻度的設定點調節旋鈕

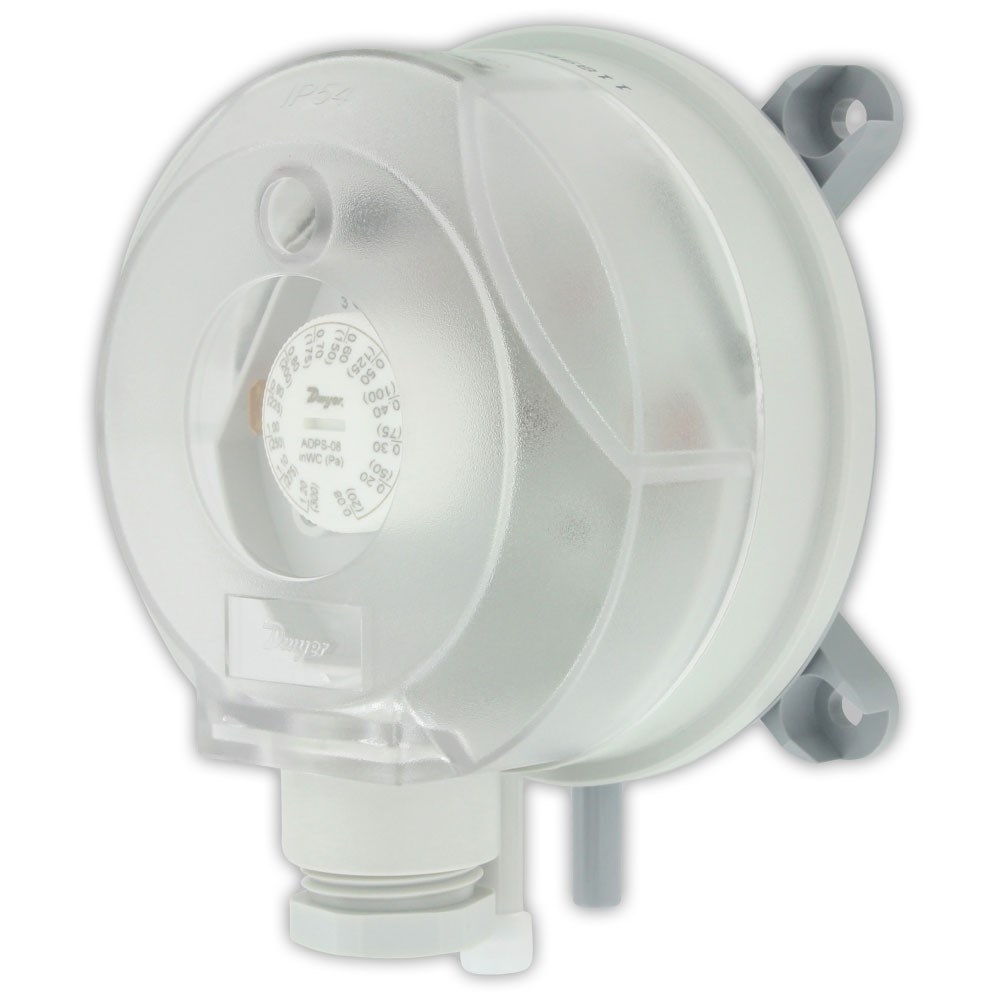

ADPS / EDPS / BDPA / BYDS系列可調差壓開關設計用于監測風壓、正壓、真空和差壓。設定點調整用的旋鈕盤印制有雙刻度：英寸水柱和Pa，便于設置設定點。ADPS的量程范圍從0.08 in w.c. (20 Pa) 到20 in w.c. (5000 Pa)。硅膠隔膜和PA 6.6主體使得ADPS系列與空氣和其他非可燃氣體一起使用非常理想。EDPS系列型號符合UL508標準，由密封塑料制成。緊湊的尺寸，調節旋鈕和低成本，使ADPS/EDPS成為暖通空調應用的完美選擇。
應用及案例
? 空氣過濾器和通風監控
? 工業冷卻回路
? 防火風門控制
? 通風管道監控
? 風機加熱器過熱保護
? 熱交換器防凍保護
產品特色
? 采用調節旋鈕可通過連接差壓表輕松改變開關設定值，減少應用部件
? 當需要風管控制和監控時，這款低成本產品使其成為BAS和HVAC應用的理想解決方案
? 繼電器觸點信號很容易集成到DDC或樓宇自動化系統中
適用介質 空氣和不可燃，兼容氣體
材 質 ADPS / BYDS：隔膜材料：硅膠；
外殼材料：POM；
開關主體：PA 6.6；

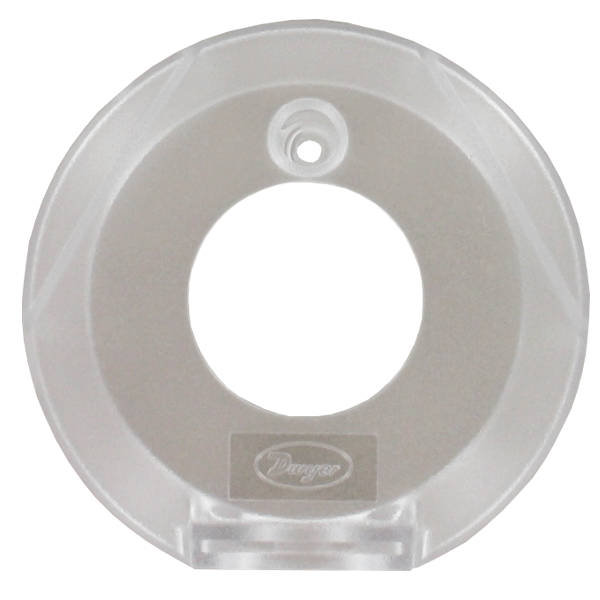

外蓋：聚苯乙烯；

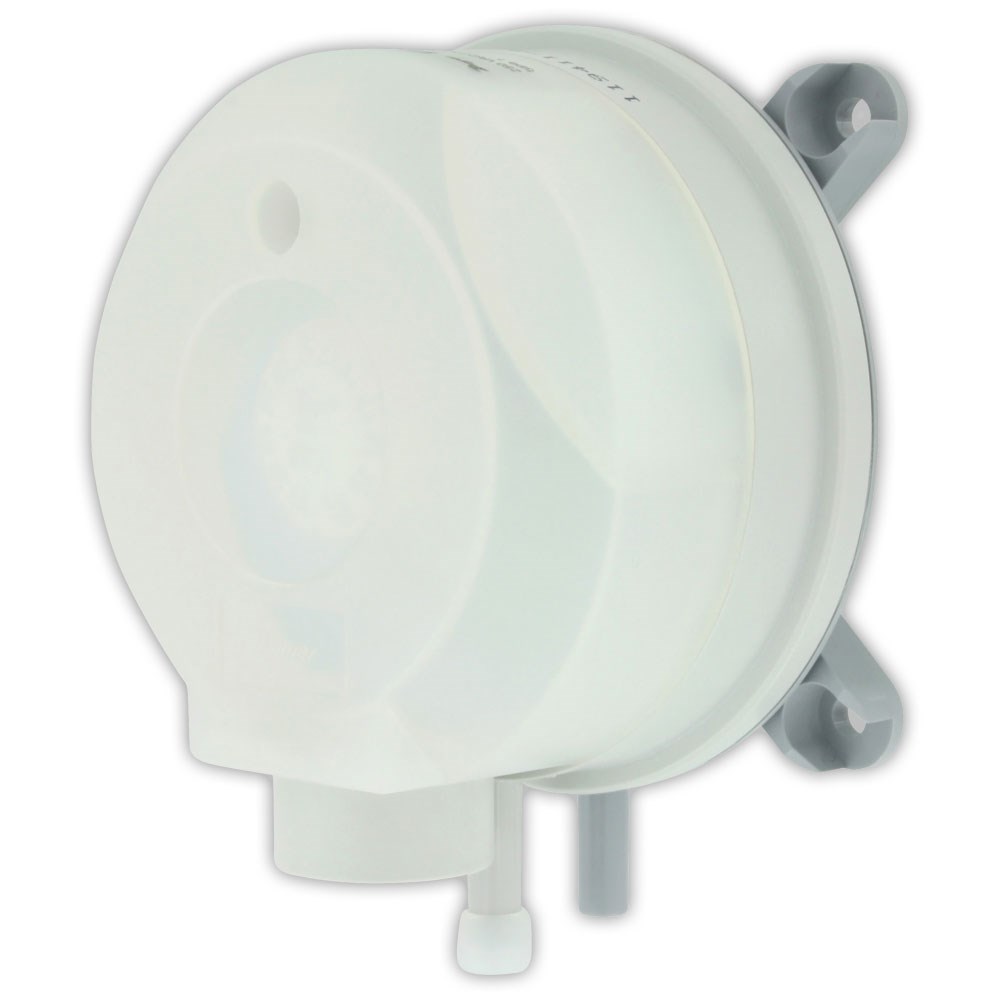

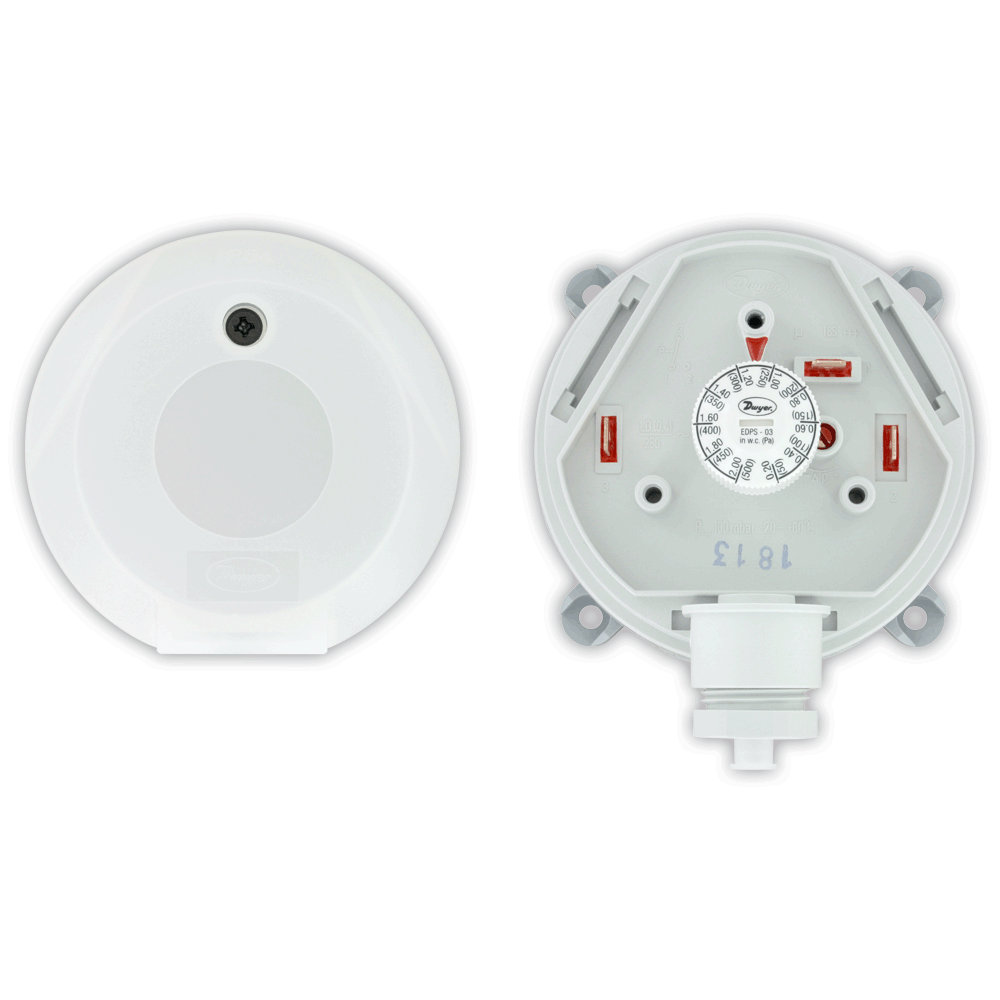

EDPS：隔膜材料：硅膠；
外殼材料、開關主體：PA 6.6；
外蓋：聚苯乙烯；
材料UL 94 V-0級別
溫度范圍 過程和環境溫度從- 4 ~ 185°F (-20 ~ 85°C)
壓力范圍 對于所有量程范圍，最大工作壓力40" w.c. (10 kPa)
開關類型 單刀雙擲
電氣額定值 最大1.5 A 阻抗/ 0.4 A感抗/250 VAC, 50/60 Hz；最大開關速度：6個循環/min.

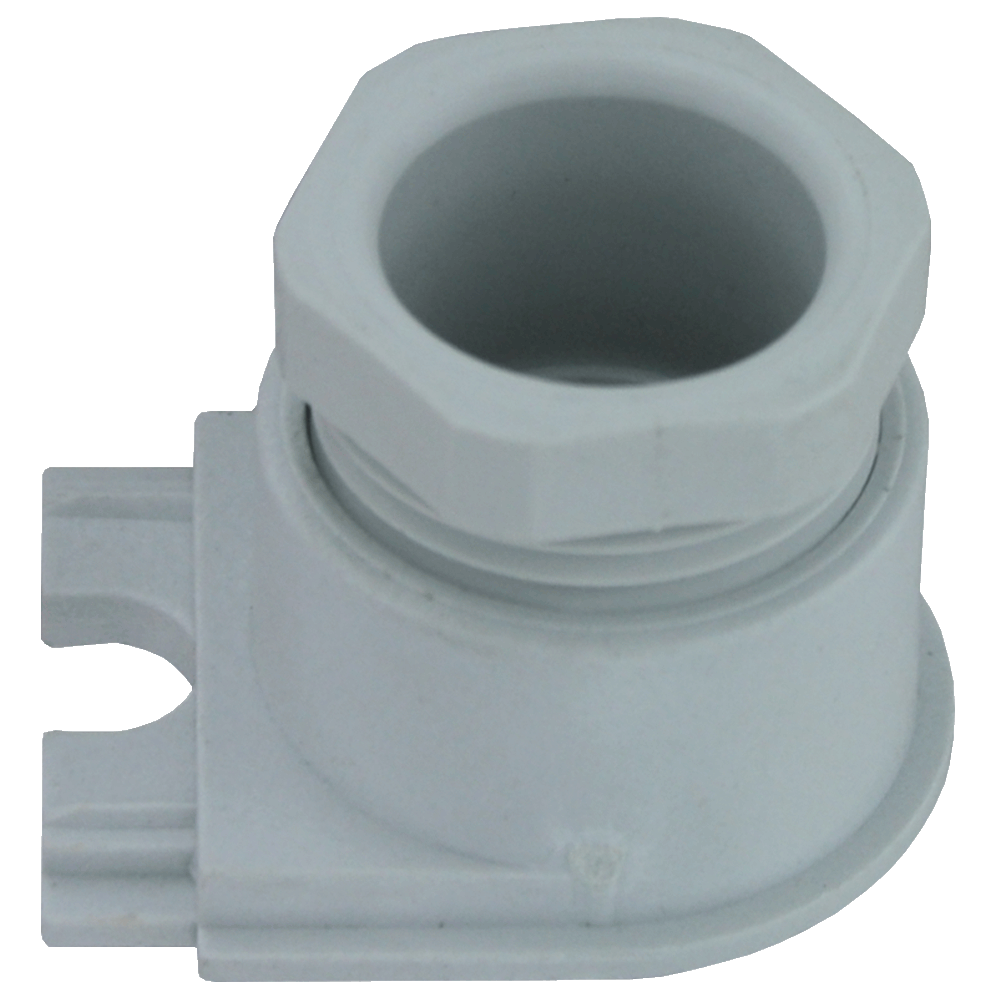

電氣連接 插接式螺絲端子。M20x1.5帶電纜防拉，可選 1/2" NPT
過程連接 5/16" (7.94 mm) 外徑， 1/4" (6.0 mm) 內徑管
外殼防護 NEMA 3 （IP54）
安裝方向 垂直，壓力口朝下
機械壽命 超過百萬次開關動作
重 量 5.6 oz （160 g）
機構認證 CE，ETL 認證UL508 和 CSA C22.2#14 （僅EDPS）
附 件 | |
型號 | 描述 |

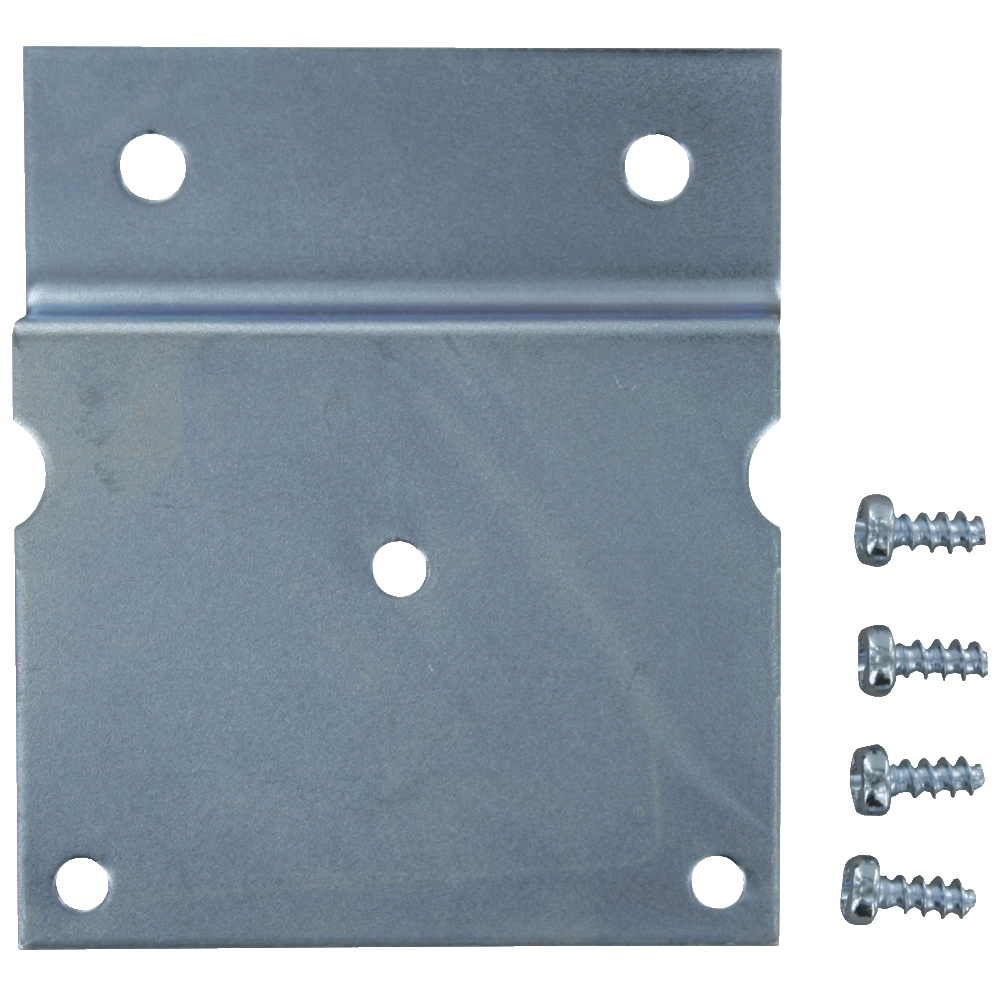

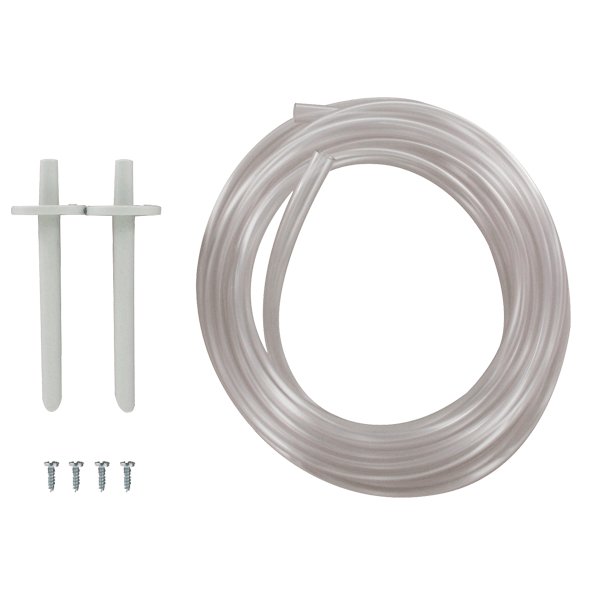

A-288 A-289 A-480 A-481 A-489 | “L”型金屬安裝支架，帶螺釘 “S”型金屬安裝支架，帶螺釘 塑料靜壓取壓頭 安裝套件，包括2個塑料靜壓取壓頭和7英尺（2.1m）的PVC管 4''直式靜壓取壓頭帶法蘭 |

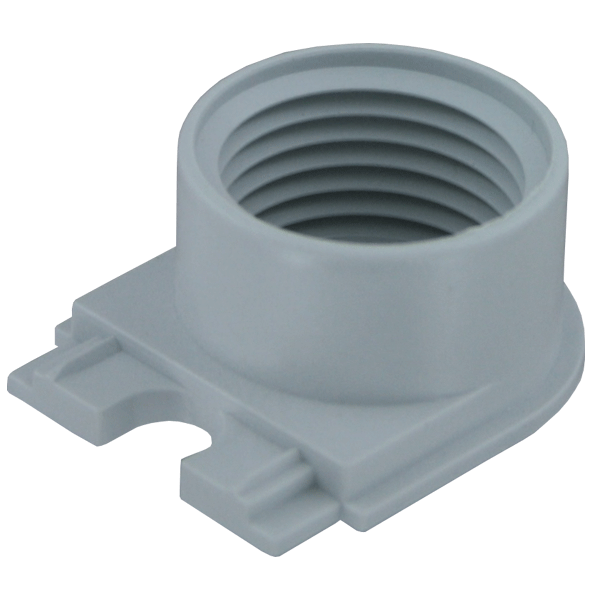

注意：可選1/2”NPT接管，將-2-N改為-1-N。如果要附帶安裝套件，在型號后面加-C （(僅用于-2-N電纜壓封型)。安裝套件包含兩個靜壓取壓頭和7英尺長的PVC管。1/2“NPT接管型請單獨訂購安裝套件。
型號列表 - ADPS | |||
型號 | 設定點范圍 in w.c. (Pa) | 在最小設定點附近的死區 in w.c. (Pa) | 在最大設定點附近的死區 in w.c. (Pa) |
ADPS-08-2-N ADPS-04-2-N ADPS-03-2-N ADPS-05-2-N ADPS-06-2-N ADPS-07-2-N | 0.08 ~ 1.20 (20 ~ 300) 0.12 ~ 1.60 (30 ~ 400) 0.20 ~ 2.00 (50 ~ 500) 0.80 ~ 4.00 (200 ~ 1000) 2.00 ~ 10.00 (500 ~ 2500) 4.00 ~ 20.00 (1000 ~ 5000) | 0.04 (10) 0.06 (15) 0.08 (20) 0.4 (100) 0.6 (150) 1.0 (250) | 0.05 (12) 0.09 (23) 0.09 (23) 0.5 (130) 0.8 (200) 1.4 (350) |
注意：對于 1/2''NPT 導管連接選項，請將-2-N 改為-1-N。帶安裝套件的型號將-C添加到型號的末尾（僅限-2-N電纜接頭型號）。安裝套件包括兩個靜態取壓頭和7英尺PVC管。使用 1/2''NPT 導管連接型號單獨訂購安裝工具包，請參閱配件列表中的A-481。批量包裝選項請咨詢我們。 | |||
型號列表- EDPS | |||
型號 | 設定點范圍 in w.c. (Pa) | 在最小設定點附近的死區 in w.c. (Pa) | 在最大設定點附近的死區 in w.c. (Pa) |
EDPS-08-1-N EDPS-04-1-N EDPS-03-1-N EDPS-05-1-N EDPS-06-1-N EDPS-07-1-N | 0.08 ~ 1.20 (20 ~ 300) 0.12 ~ 1.60 (30 ~ 400) 0.20 ~ 2.00 (50 ~ 500) 0.80 ~ 4.00 (200 ~ 1000) 2.00 ~ 10.00 (500 ~ 2500) 4.00 ~ 20.00 (1000 ~ 5000) | 0.04 (10) 0.06 (15) 0.08 (20) 0.4 (100) 0.6 (150) 1.0 (250) | 0.05 (12) 0.09 (23) 0.09 (23) 0.5 (130) 0.8 (200) 1.4 (350) |
注意：對于M20電纜接頭選項，請將-1-N更改為-2-N。 | |||
型號列表 - BDPA | |||
型號 | 設定點范圍 in w.c. (Pa) | 在最小設定點附近的死區 in w.c. (Pa) | 在最大設定點附近的死區 in w.c. (Pa) |
BDPA-08-2-N BDPA-04-2-N BDPA-03-2-N BDPA-05-2-N BDPA-06-2-N BDPA-07-2-N | 0.08 ~ 1.20 (20 ~ 300) 0.12 ~ 1.60 (30 ~ 400) 0.20 ~ 2.00 (50 ~ 500) 0.80 ~ 4.00 (200 ~ 1000) 2.00 ~ 10.00 (500 ~ 2500) 4.00 ~ 20.00 (1000 ~ 5000) | 0.04 (10) 0.06 (15) 0.08 (20) 0.4 (100) 0.6 (150) 1.0 (250) | 0.05 (12) 0.09 (23) 0.09 (23) 0.5 (130) 0.8 (200) 1.4 (350) |
型號列表 - BYDS | |
型號 | 描述 |
BYDS | 旁路風門型 |
